Wie tausche ich das Extruderkabel aus? Methodenleitfaden

Der Austausch der Kabel an einem Draht- und Kabelextruder ist eine Wartungsaufgabe, die Sorgfalt und Geduld erfordert. Mit „Kabeln“ sind hier typischerweise die Strom- oder Signalleitungen innerhalb der Maschine gemeint.

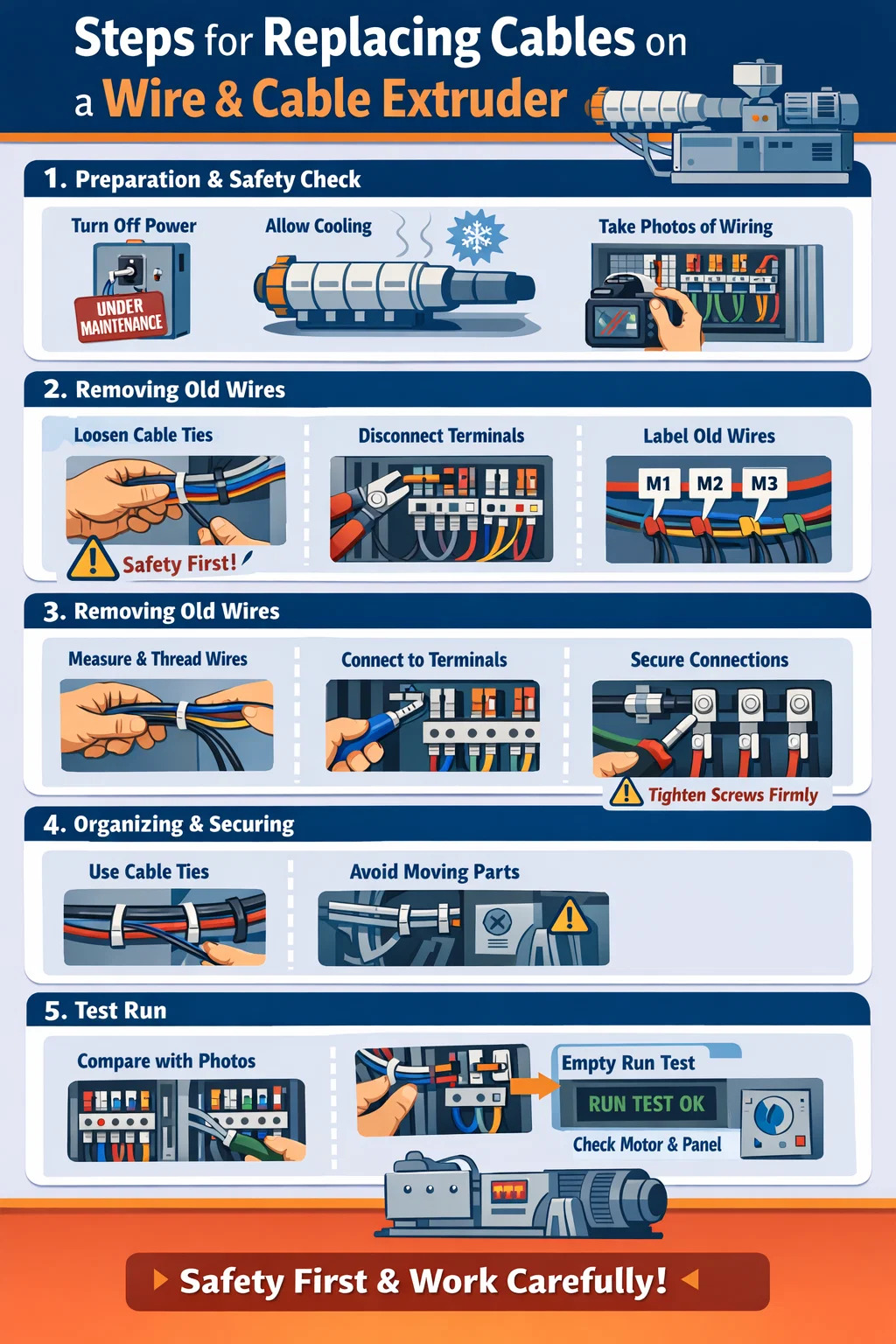

Im Folgenden finden Sie die Schritte zum Ersetzen der Kabel an einem Draht- und Kabelextruder :

1. Vorbereitung und Sicherheitsüberprüfung

Sicherheit ist vor Beginn jeder Arbeit oberstes Gebot.
Trennen Sie die Stromversorgung vollständig: Die Hauptstromversorgung des Draht- und Kabelextruders muss ausgeschaltet und der Stecker abgezogen werden. Hängen Sie am besten ein „In Wartung“-Schild am Schalter an, um eine versehentliche Aktivierung zu verhindern.
Abkühlen abwarten: Zylinder und Düsenkopf der Maschine sind sehr heiß; Warten Sie, bis sie vollständig abgekühlt sind, um Verbrennungen zu vermeiden.
Machen Sie Fotos: Machen Sie vor dem Trennen der Kabel Fotos von der Originalverkabelung, insbesondere von den Kabelfarben und den entsprechenden Klemmenpositionen. Dadurch wird sichergestellt, dass Sie die neuen Kabel später nicht falsch anschließen.

2. Entfernen alter Drähte

Lösen Sie die Befestigungselemente: Folgen Sie dem Verlauf der Drähte und entfernen Sie alle Kabelbinder oder Metallklammern, mit denen sie gebündelt wurden.
Klemmen trennen: Lösen Sie die Schrauben an den Klemmen mit einem Schraubendreher. Wenn die Drahtenden kleine Metallringe (Anschlüsse) haben, ziehen Sie diese vorsichtig heraus; Ziehen Sie nicht mit Gewalt.
Markieren Sie alte Kabel: Wenn Sie mehrere Kabel gleichzeitig ersetzen, denken Sie daran, an jedem alten Kabel ein kleines Etikett anzubringen, auf dem deutlich zu erkennen ist, an welchen Motor es angeschlossen ist.

3. Installation neuer Kabel

Messen Sie die Länge: Das neue Kabel sollte etwas länger sein als das alte und etwas Spiel lassen, um zu verhindern, dass das Kabel während des Maschinenbetriebs zu fest gezogen wird.
Fädeln Sie die Drähte ein: Führen Sie die neuen Drähte entlang des ursprünglichen Pfads. Wenn Sie sie durch schmale Rohre fädeln müssen, können Sie sie mit einem dünnen Draht führen.
Sichern Sie die Verbindungen: Stecken Sie die Enden der neuen Drähte in die Klemmen und ziehen Sie die Schrauben fest. Hinweis: Die Schrauben müssen fest angezogen sein; Lose Verbindungen können Funkenbildung oder Aussetzer verursachen.

4. Organisieren und Sichern

Kabelbinder: Befestigen Sie die Kabel mit neuen Kabelbindern aus Kunststoff. Vermeiden Sie dabei Bereiche, die Hitze erzeugen, wie z. B. den Zylinder.
Vermeiden Sie bewegliche Teile: Stellen Sie sicher, dass die Kabel nicht durch rotierende Schrauben, Riemen oder sich öffnende und schließende Formen eingeklemmt werden.

5. Testlauf

Endkontrolle: Vergleichen Sie mit den zuvor aufgenommenen Fotos, um sicherzustellen, dass die Verdrahtungspositionen genau gleich sind.
Leerlauftest: Fügen Sie noch keine Rohstoffe hinzu. Schalten Sie die Maschine ein und aktivieren Sie sie kurz, um zu prüfen, ob sich der Motor des Draht- und Kabelextruders in die richtige Richtung dreht und ob die Daten auf dem Bedienfeld normal sind.
