Servo-Spieß-Aktiv-Drahtbandiermaschine

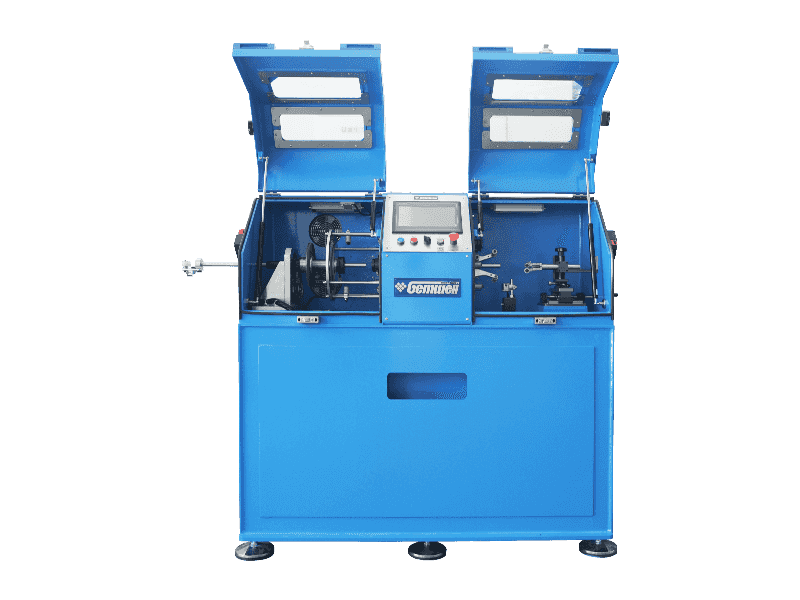

Servo Spit Active Type Taping Machine für Parallelpaar-Signalkabel

Mit der Popularisierung von 5G, dem Internet der Dinge, KI, mobilen Geräten für neue Energie, VR/AR, Rechenzentren usw. ist die Nachfrage nach Hochgeschwindigkeitsübertragungskabeln rasant gestiegen und läutet den Beginn einer neuen Ära der digitalen Wirtschaft ein. Infolgedessen nimmt der Bau großer Rechenzentren und die Nachfrage nach Ethernet-Ports mit hoher Bandbreite durch Cloud-Anbieter erheblich zu, beispielsweise 100 GbE, 200 GbE, 400 GbE und in Zukunft sogar 800 GbE. Um die Datenübertragung zwischen Netzwerk-Switches und anderen Netzwerkgeräten (z. B. Servern oder Medienkonvertern) mit diesen Ethernet-Ports mit hoher Bandbreite zu erleichtern, sind Kabelanschlüsse wie SAS, Mini-SAS, SFP, SFP, SFP28 und QSFP entstanden. Das Center Rotary Wrapping ist ein Schlüsselverfahren im Kabelherstellungsprozess für Datenübertragungskabel für Ethernet-Port-Steckverbinder. Das Wickelmaterial wird in einer parallelen Struktur auf einer mit hoher Geschwindigkeit laufenden Bandiermaschine um zwei isolierte Kerndrähte und einen Erdungsdraht gewickelt. Die Stabilität des Wickelprozesses wirkt sich direkt auf die Impedanz, Dämpfung, Rückflussdämpfung, Übersprechen und andere Indikatoren des endgültigen Kabelprodukts aus. Eine Hochleistungswickelmaschine ermöglicht nicht nur die Produktion von Hochgeschwindigkeitsübertragungskabeln höherer Frequenzqualität, sondern verbessert auch die Produktionsausbeute und bestimmt damit die Marktpositionierung und Wettbewerbsfähigkeit der Kabelhersteller. Seit 20 Jahren widmet sich GEMWELL der Forschung und Innovation von Verpackungsmaschinen. Durch kontinuierliche Verbesserungen und Upgrades ist die GEMWELL Servo Spit Active Type Taping Machine für Parallelpaar-Signalkabel eine bessere Wahl für den Wickelprozess vieler führender Unternehmen im Bereich Hochgeschwindigkeits-Signalübertragungskabel geworden. Die folgende Konfiguration gilt für eine Standardkonfiguration mit drei Klebeköpfen. Benutzer können die Anzahl der Klebeköpfe je nach Prozess erhöhen oder verringern. Die Spezifikationen und Arten von Aufnahme, Ablauf und Winde können ebenfalls basierend auf den Durchmesserspezifikationen angepasst werden.

Anfrage +
VORV：Servo Spit Active Typ Bandiermaschine für ultrafeinen Draht
NÄCHSTE：Kein nächstes Produkt
Product Details

KOMPONENTEN

● Abwickelständer für Kerndraht Ø500, 2 Einheiten
● Abwickelständer für Kupferdraht Ø300, 2 Einheiten
● Spießtyp, aktiver Verpackungsmaschinen-Klebekopf, 1 1 Einheit
● Längsverpackungsmaschine 1 Einheit
● Spießtyp, aktive Verpackungsmaschine, Klebebandkopf 2 1 Einheit
● Spießtyp, aktive Verpackungsmaschine, Klebebandkopf 3 1 Einheit
● Teleskopofen 1 Einheit
● Pneumatisches Zwangskühlrohr    1 Einheit
● Riemenantriebsrolle Ø400 mit Antriebsrad, 1 Einheit
● Aufwickelmaschine mit angetriebener Welle Ø500, 1 Einheit
● Durchmessermessgerät 1 Einheit
● Tintenstrahldrucker 1 Einheit
● Steuersystem 1 Einheit


TECHNISCHE SPEZIFIKATIONEN

Strukturtyp Doppelrad-Druckwalzen-Windenspieß-Wickelmaschine mit konstanter Spannung/aktive Wickelmaschine (Patent Nr. CN114649118A)
Geeigneter Drahttyp Wird hauptsächlich für parallele MINI-SAS- und QSFP-Hochgeschwindigkeitspaare von Signalübertragungsleitungen sowie für Datenleitungen, Steuerleitungen, Spezialkabel und andere Drahtwicklungen verwendet.
Anwendbare Materialien AL, MYLAR, KUPFERFOLIE, PTFE usw.
Anwendbarer Drahtdurchmesser Optimaler Bereich: Ø0,2–1,5 mm
Produktspezifikation Optimaler Bereich: Ø0,25*0,50-1,6*3,0 mm
Höchstgeschwindigkeit MAX3500 U/min (ohne Last), die tatsächliche Startgeschwindigkeit wird entsprechend den Kabelanforderungen eingestellt
Drahtgeschwindigkeitsbereich 1-25 m/min, der Geschwindigkeitsbereich ist je nach Drahttyp unterschiedlich.
Außendurchmesser der Bandspule Optimaler Bereich: Ø180*100
Bandbreite 1,5–15 mm
Innendurchmesser der Bandspule 30/50,8/76 universell
Wickelplatz 2-30 mm, Programmeinstellung
Spannungsbereich 1N-30N/100g-3000g
Hauptmotorleistung 4,4-kW-Servobewegungsmotor
Taping-Power 0,2 kW Servomotor
Spannung des Wickelbandes 1,8 kW Servomotor
Aufnahmeleistung 0,4 kW Servogetriebemotor
Pay-off-Power 0,4 kW Getriebemotor
Aufnahmeleistung 0,4 kW Servomotor
Wicklungsverdrängungsleistung 0,4 kW Servo-Bewegungssteuerung
Bandlänge 1 Spule, 3 Spulen, ohne dass der Draht beim Spulenwechsel durchtrennt werden muss
Bandinspektion Automatische Abschaltung, wenn das Band fast erschöpft und gerissen ist.

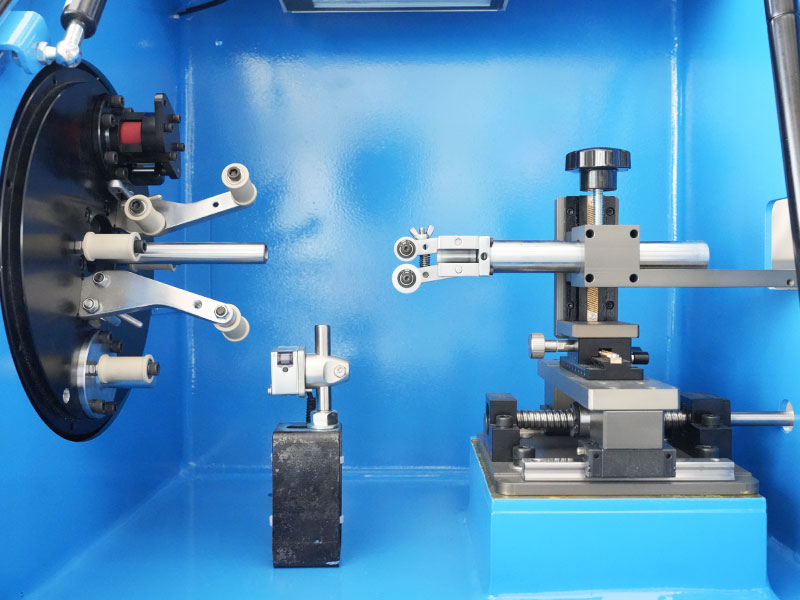

Klebeband-Wickelform Die innere Bandform ist am zentralen Kanal befestigt, die äußere Form des Drahtführungsrads ist am Bandspeicherrohr befestigt. Beide Formen sind ausziehbar und beweglich.
Genauigkeit der Bandumwicklung Steigungstoleranz: ± 1 %, Spannungstoleranz: ± 1 %.
Überlappungsrate 0-80 %, Programmeinstellung
Formelverwaltung Digitale Produktionsdaten, Spannung, Außendurchmesser, Teilung, S/Z, Reihenabstand, Luftdruck und andere Daten können in der SPS gespeichert werden.
Spannungseinstellung Die Spannelemente für Wickelband/Ablauf/Aufnahme/Wickelung sind Servomotoren, der SOP-Prozess ist in der SPS gespeichert.
Sicherheitsschutz Entspricht den CE-Normen, mit automatischer Erkennung und Vorhersage von Temperatur/Vibration/Geräusch/Druck.




PRODUKTMERKMALE

● Hohe Produktivität: Zur Prüfung und Korrektur wird der rotierende Körper statisch und dynamisch ausgewuchtet. Beim Betrieb weist die Maschine leichte Vibrationen und eine leise Stimme auf. Bei dauerhaftem Hochgeschwindigkeitsbetrieb erzeugt die Spindel keine Wärme. Es zeichnet sich durch eine hohe Produktionseffizienz und Kosteneffizienz aus.

● Stabile Spannung: Mithilfe einer doppelrädrigen Capstan-Rolle wird das Band mit gleichmäßiger Geschwindigkeit aus der Rolle gezogen, um Spannungsänderungen zu vermeiden, die durch Änderungen im Außendurchmesser der Bandkassette entstehen. Die Wickelspannung wird durch die Steuerung des Außendurchmessers des fertigen Kabels erreicht, d. h. je größer die Spannung, desto kleiner der Außendurchmesser; je kleiner die Spannung, desto größer der Außendurchmesser. Nach der doppelrädrigen Antriebsrolle läuft das Band nur noch durch zwei Führungsrollen, die sich sehr nahe an der Mittelachse der Rotation befinden, um direkt auf den Draht gewickelt zu werden. Dadurch können verschiedene Einflussfaktoren wie Zentrifugalkraft und Windwiderstand eliminiert werden, was zu einer stabilen Spannung führt.

● Genaue Tonhöhe: Unter Verwendung der Hauptwinde als Bewegungsmaßstab verfügen die Hauptwinde und jeder rotierende Rahmen über einen Servo-Bewegungscontroller für eine präzise ineinandergreifende Bewegungssteuerung, so dass bei jeder Geschwindigkeit eine genaue Wickelteilung erzielt werden kann.

● Arbeitsersparnis: Am Drahteinlaufende jedes Wickelkopfes ist eine Klemmvorrichtung installiert. Die Klemmkraft kann eingestellt werden, ohne den Draht zu beschädigen; der Draht kann in umgekehrter Richtung herausgezogen werden; Konfigurationsmodusverwaltung, Ein-Klick-Abruf der SOP-Formel, Ein-Klick-Startvorbereitung und Ein-Klick-Start; Stoppen und Herunterfahren, wenn das Band gebrochen/fertig/dosiert ist, intelligente Steuerung, wodurch Arbeitskräfte gespart werden.

● Niedrige Ausfallrate: kein Schleifring, keine Kohlebürste, außer dem regelmäßigen Austausch der Verschleißteile – der Bandführungsrolle, geringe Ausfallrate.

● Einfache Wartung: Mit Profinet-Bussteuerung, schneller Signalübertragung, geringer Interferenz, Fernfehlererkennungskabel. Fehlerbehebung und Wartung sind unabhängig davon, in welchem ​​Land sich die Maschine befindet, verfügbar. Solange ein Kommunikationsnetzwerk vorhanden ist, können schnelle Fernwartungsdienste bereitgestellt werden.
