Was macht ein SATA-Kabel? Funktion, Typen und Tipps

Was macht ein SATA-Kabel? Die direkte Antwort

Ein SATA-Kabel (Serial ATA) erfüllt einen Hauptzweck: Es schafft einen Hochgeschwindigkeits-Kommunikationskanal zwischen einem Speichergerät – wie einer Festplatte (HDD), einem Solid-State-Laufwerk (SSD) oder einem optischen Laufwerk – und der Hauptplatine eines Computers. Ohne dieses Kabel kann Ihr System nicht von diesen Speichergeräten lesen oder darauf schreiben, was bedeutet, dass es kein Betriebssystem, keine Dateien und praktisch keinen funktionierenden Computer gibt.

Es gibt tatsächlich zwei Arten von SATA-Kabeln, die in jedem Speicher-Setup zusammenarbeiten: das SATA-Datenkabel , das Datensignale zwischen dem Laufwerk und der Hauptplatine überträgt, und das SATA-Stromkabel , das elektrische Energie vom Netzteil (PSU) an den Antrieb selbst liefert. Beides ist wichtig – ein Laufwerk, an das nur eines der beiden angeschlossen ist, funktioniert einfach nicht.

Der physikalische Aufbau dieser Kabel – von der Isolationsdicke bis zur Leiterreinheit – hängt maßgeblich vom zugrunde liegenden Herstellungsprozess ab. Moderne SATA-Kabel werden mit Präzisionsdraht- und Kabelextrudermaschinen hergestellt, die die Kupferleiter gleichmäßig isolieren und so die Signalintegrität über die gesamte Länge des Kabels gewährleisten. Dieses Herstellungsdetail ist nicht trivial; es wirkt sich direkt auf die Übertragungsgeschwindigkeit, die Hitzebeständigkeit und die Langzeitbeständigkeit aus.

Wie SATA-Kabel Daten übertragen: Der technische Mechanismus

SATA verwendet eine serielle Übertragungsmethode, was bedeutet, dass Datenbits einzeln in einem kontinuierlichen Strom und nicht parallel gesendet werden. Dies war eine deutliche Abweichung vom älteren PATA-Standard (Parallel ATA), der mehrere Bits gleichzeitig sendete, aber breite Flachbandkabel erforderte und bei höheren Geschwindigkeiten unter Übersprechstörungen litt.

Das SATA-Datenkabel enthält 7 Pins und 3 Leiter : zwei Paare differenzieller Signalleitungen zum Senden und Empfangen von Daten und drei Erdungsleitungen zur Reduzierung elektromagnetischer Störungen. Differenzielle Signalisierung bedeutet, dass das Kabel dasselbe Signal zweimal sendet – einmal normal und einmal invertiert – und das Empfangsgerät die beiden vergleicht, um Rauschen herauszufiltern. Dieser Ansatz ermöglicht den zuverlässigen Betrieb von SATA-Kabeln bei hohen Frequenzen ohne die Interferenzprobleme, die bei älteren Standards auftreten.

Geschwindigkeitsvergleich der SATA-Generation

SATA III, das unter arbeitet 6 Gbit/s mit einer effektiven Durchsatzobergrenze von etwa 600 MB/s ist der aktuelle Standard, der in praktisch allen Consumer-Desktop- und Laptop-Builds verwendet wird. Das physische Kabel selbst ist über alle drei Generationen hinweg abwärtskompatibel – ein SATA III-Kabel kann ein SATA I-Laufwerk anschließen – die Geschwindigkeit ist jedoch auf das Maximum des langsameren Geräts begrenzt.

SATA-Stromkabel: Was es tut und warum es wichtig ist

Der SATA-Stromanschluss ist ein 15-poliger Stecker, der drei separate Spannungspegel an das angeschlossene Laufwerk liefert: 3,3 V, 5 V und 12 V . Jede Spannung erfüllt eine andere Funktion innerhalb der internen Komponenten des Laufwerks. Die 12-V-Leitung versorgt hauptsächlich den Motor in Festplattenlaufwerken mit Strom und dreht die Platten mit 5.400 oder 7.200 U/min. Die 5-V-Leitung versorgt die Logikplatine und die Lese-/Schreibelektronik des Laufwerks mit Strom. Die mit der SATA-Standardrevision eingeführte 3,3-V-Leitung wird von einigen modernen SSDs für ihre stromsparenden Controller-Schaltkreise verwendet.

Der 15-polige SATA-Stromanschluss ersetzt den älteren 4-poligen Molex-Anschluss, der in PATA-Systemen verwendet wird. Es bietet ein wesentlich schlankeres Profil, eine einfachere Verlegung innerhalb eines Gehäuses und die Möglichkeit, alle drei Spannungsebenen gleichzeitig über einen einzigen Anschluss zu übertragen. Eine typische 2,5-Zoll-SSD im Laptop-Stil bezieht nur die 5-V-Leitung und verbraucht dabei nur wenig 1–3 Watt unter Last , während eine 3,5-Zoll-Desktop-Festplatte mit 7.200 U/Min 8–10 Watt während Suchvorgängen – hauptsächlich über die 12-V-Schiene.

Die Qualität der Verkabelung im SATA-Stromkabel – insbesondere die Stärke der Kupferleiter und die Konsistenz der Isolierung – beeinflusst die Spannungsstabilität unter Last. Hier werden Herstellungsprozesse, wie sie bei der Herstellung von Draht- und Kabelextrudern zum Einsatz kommen, direkt für die Leistung in der Praxis relevant.

Wie Draht- und Kabelextruder Technologie prägt die Qualität von SATA-Kabeln

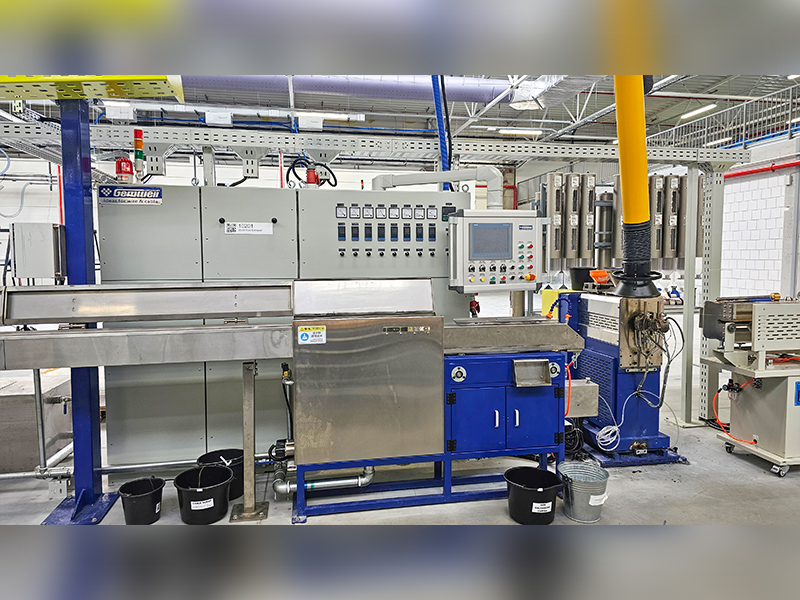

Jedes SATA-Kabel beginnt sein Leben in einer Extrusionslinie. Ein Draht- und Kabelextruder ist eine Maschine, die geschmolzenes thermoplastisches Material – am häufigsten PVC (Polyvinylchlorid), LLDPE (lineares Polyethylen niedriger Dichte) oder FEP (fluoriertes Ethylenpropylen) – durch eine Düse um einen Kupferleiter herum drückt und so einen gleichmäßig beschichteten Draht erzeugt. Dies ist kein zweitrangiges Detail; Die Qualität der Extrusion bestimmt die Gleichmäßigkeit der Isolationsdicke, die dielektrischen Eigenschaften, die Temperaturbeständigkeit und die Haltbarkeit des Kabels über Jahre hinweg.

Speziell bei der Produktion von SATA-Kabeln muss der Draht- und Kabelextruder die Isolierung sehr feiner Leiter mit höchster Präzision aufbringen. Typischerweise werden SATA-Datenkabel verwendet 28 AWG-Leiter für Signalleitungen und 26 AWG-Leiter für Erdungsleitungen. Bei diesen Stärken kann selbst eine kleine Abweichung in der Isolationsdicke – beispielsweise 0,02 mm von der Spezifikation – die Impedanzeigenschaften des Kabels verändern und die Signalintegrität bei den von SATA III geforderten 6-Gbit/s-Frequenzen beeinträchtigen.

Welche Auswirkungen hat die Extrusionsqualität auf das fertige Kabel?

• Impedanzkontrolle: SATA-Kabel sind so spezifiziert, dass sie eine Differenzimpedanz von 100 Ohm (±10 %) aufrechterhalten. Extrusionsinkonsistenzen führen zu Impedanzschwankungen, die zu Signalreflexionen und Datenfehlern führen.
• Dielektrizitätskonstante: Das gewählte Isoliermaterial und wie gleichmäßig es vom Draht- und Kabelextruder aufgetragen wird, bestimmt, wie schnell sich Signale durch das Kabel ausbreiten – was sich direkt auf die Latenz im Nanosekundenbereich auswirkt.
• Temperaturbeständigkeit: Auf die richtige Dicke extrudierte PVC-Isolierung hält normalerweise Temperaturen von -20 °C bis 80 °C stand. Durch schlecht kalibrierte Extrudermaschinen entstehen dünne Stellen, die bei anhaltender Hitze eines belasteten Laufwerks oder eines warmen Gehäuseinneren zum Ausfall der Isolierung führen.
• Flex-Leben: Wie many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Leiterhaftung: Durch die richtige Extrusionstemperatur und den richtigen Extrusionsdruck wird sichergestellt, dass sich die Isolierung sauber mit dem Leitermantel verbindet und keine Hohlräume entstehen, die mit der Zeit das Eindringen von Feuchtigkeit ermöglichen würden.

High-End-Kabelhersteller betreiben ihre Draht- und Kabelextruderlinien mit Echtzeit-Funkentest- und Durchmessermesssystemen, die jeden Meter extrudierten Draht auf Fehler prüfen. SATA-Kabel für Endverbraucher von namhaften Marken durchlaufen in der Regel diese Qualitätskontrollen. Bei extrem günstigen Kabeln von unbekannten Anbietern, die oft in großen Mengen online verkauft werden, werden diese Schritte häufig übersprungen, was dazu führt, dass die Kabel anfangs gut funktionieren, aber innerhalb von 12 bis 18 Monaten zeitweise Fehler auftreten.

Flache vs. runde SATA-Kabel: Konstruktionsunterschiede und wann sie wichtig sind

SATA-Datenkabel gibt es hauptsächlich in zwei physikalischen Formaten: flach (Bandform) und rund. Beide verfügen über die gleiche 7-Pin-Signalanordnung, unterscheiden sich jedoch in ihrem internen Aufbau und ihrem praktischen Verhalten erheblich.

Flache SATA-Kabel sind der Standardstil, der mit den meisten Motherboards geliefert wird. Die Leiter werden nebeneinander verlegt und von einer flachen thermoplastischen Ummantelung umgeben, die typischerweise durch einen Flachkabeldraht- und Kabelextruder oder einen Laminierprozess hergestellt wird. Sie lassen sich kostengünstig herstellen, liegen sauber auf Oberflächen auf und lassen sich leicht entlang der Innenkanten eines PC-Gehäuses verlegen. Sie haben jedoch einen begrenzten Biegeradius – wenn man sie in enge Kurven zwängt, können die Leiter knicken und an Spannungspunkten zu Signalverschlechterung oder physischen Schäden an der Isolierung führen.

Runde oder geflochtene SATA-Kabel haben einzeln isolierte Leiter, die in einem runden Außenmantel verdrillt oder gebündelt sind. Diese Konstruktion bietet eine bessere Flexibilität, erleichtert die Verlegung durch enge Kabelführungskanäle und bietet aufgrund der Twisted-Pair-Anordnung der Signalleiter eine geringfügig bessere EMI-Abschirmung. Ihre Herstellung ist teurer, da jeder Leiter vor dem Zusammenbau separat einen Draht- und Kabelextruder durchlaufen muss.

Rechtwinklige vs. gerade Steckverbinder

SATA-Kabel sind nicht nur flach oder rund, sondern verfügen auch über gerade oder rechtwinklige (90-Grad) Anschlüsse an einem oder beiden Enden. Der rechtwinklige Stecker ist besonders nützlich, wenn ein Laufwerk nahe an der Seitenwand eines Gehäuses montiert wird, wo ein gerader Stecker nach außen ragen und möglicherweise den Luftstrom blockieren oder das Schließen der Platte verhindern würde. Bei rechtwinkligen Steckverbindern kommt es an der Biegestelle zu einer geringen mechanischen Spannungskonzentration, sodass die Kabelqualität – insbesondere die Robustheit der Umspritzung am Steckverbindereingang – bei diesen Konfigurationen wichtiger wird.

Häufige Anzeichen dafür, dass ein SATA-Kabel ausfällt

SATA-Kabel fallen tatsächlich aus, und zwar häufiger, als die meisten Leute erwarten. Da die Symptome eines defekten Kabels denen eines defekten Laufwerks sehr ähnlich sind, werden Kabel bei der Fehlerbehebung häufig übersehen. Wenn Sie wissen, worauf Sie achten müssen, sparen Sie Zeit und vermeiden unnötige Laufwerkswechsel.

• Erkennung intermittierender Fahrten: Das BIOS oder Betriebssystem erkennt das Laufwerk manchmal, andere jedoch nicht. Dies ist ein klassisches Symptom für einen losen oder beschädigten SATA-Datenkabelstecker, der keinen gleichmäßigen Kontakt mit den Stiften hat.
• Häufige Lese-/Schreibfehler: Anwendungen melden Fehler beim Zugriff auf Dateien oder das Betriebssystem protokolliert Festplattenfehler in der Ereignisanzeige. Wenn die SMART-Diagnose zeigt, dass das Laufwerk selbst fehlerfrei ist, ist das Kabel der nächste logische Verdächtige.
• Plötzlicher Leistungsabfall: Eine SATA-III-SSD, die normalerweise mit 500 MB/s liest, testet plötzlich 150 MB/s. Diese Geschwindigkeit entspricht der Bandbreite von SATA I – ein Zeichen dafür, dass die Verbindung aufgrund von Signalfehlern auf einem beschädigten Kabel auf den kleinsten gemeinsamen Nenner reduziert wird.
• Klickende oder sich nicht drehende Laufwerke: Während diese normalerweise auf ein mechanisches Laufwerksproblem hinweisen, können Probleme mit dem Stromkabel dazu führen, dass ein Laufwerk nicht ausreichend Spannung erhält, um seinen Motor anzutreiben, was zu ähnlichen Symptomen führt.
• Boot-Fehler nach Gehäuseverschiebungen: Das Bewegen eines PCs führt dazu, dass sich Kabel biegen und verschieben. Ein grenzwertig funktionsfähiges Kabel kann nach einer einzigen Verlegung den Kontakt vollständig verlieren.

Die Lösung in all diesen Fällen ist oft a Ersatzkabel für 3 bis 8 US-Dollar , dennoch verbringen die Leute häufig Stunden damit, Diagnosen für ein einwandfrei funktionierendes Laufwerk durchzuführen. Tauschen Sie immer zuerst das Kabel aus, wenn plötzlich Lagerungsprobleme auftreten, ohne dass Anzeichen von Laufwerksverschleiß vorliegen.

SATA-Kabel in verschiedenen Geräteanwendungen

Während Desktop-PCs der häufigste Einsatzort für SATA-Kabel sind, kommt die Schnittstelle bei einer Vielzahl von Hardwaretypen zum Einsatz – und die Kabelanforderungen variieren je nach Anwendung.

Desktop-Computer

Standardmäßige 3,5-Zoll-Festplatten und 2,5-Zoll-SSDs in Desktop-Towers verwenden SATA-Daten- und Stromanschlüsse in voller Größe. Motherboards im ATX-Formfaktor bieten normalerweise eine solche Leistung 4 bis 8 SATA-Ports , wodurch mehrere Laufwerke möglich sind. High-End-HEDT-Boards (High-End Desktop) können bis zu 12 SATA-Anschlüsse für speicherintensive Systeme wie NAS-Server oder Videobearbeitungs-Workstations bieten.

Laptop-Computer

Laptops verwenden 2,5-Zoll-Laufwerke mit der gleichen SATA-Schnittstelle, aber das Kabel ist normalerweise ein sehr kurzes, manchmal direkt angeschlossenes Band, das in die Laufwerksschachtbaugruppe integriert ist. Aftermarket-SATA-Kabel für Laptops müssen nach exakten Längen- und Flexibilitätsspezifikationen hergestellt werden – hier sind die Biegeeigenschaften des Kabelmantels, die teilweise durch die Wahl des Draht- und Kabelextrudermaterials bestimmt werden, von entscheidender Bedeutung, da das Kabel bei jeder Biegung des Gehäuses bei normalem Gebrauch Belastungen ausgesetzt ist.

Server und NAS-Geräte

In Serverumgebungen müssen SATA-Kabel höhere Haltbarkeitsstandards erfüllen, da auf Laufwerke kontinuierlich, oft rund um die Uhr, zugegriffen wird. Serverkabel verwenden stärkere Isoliermaterialien und verriegelnde Anschlüsse, um ein versehentliches Trennen zu verhindern. Einige Unternehmenskonfigurationen verwenden eSATA (External SATA) zum Anschließen externer Speichergehäuse – eine Variante, die einen anderen physischen Anschluss, aber dasselbe Signalprotokoll verwendet, mit Kabeln, die gegen externe EMI abgeschirmt und für längere Laufzeiten ausgelegt sind 2 Meter im Vergleich zur typischen 1-Meter-Grenze interner SATA-Kabel.

Optische Laufwerke und spezielle Hardware

Auch DVD- und Blu-ray-Laufwerke nutzen Standard-SATA-Anschlüsse, ebenso wie einige Bandlaufwerke und bestimmte industrielle Embedded-Systeme. In all diesen Fällen erfüllt das Kabel die gleiche Funktion: Es stellt einen Datenpfad her und liefert Strom. Industrielle Anwendungen erfordern manchmal Kabel mit größeren Temperaturbereichen, was bedeutet, dass Hersteller in ihren Draht- und Kabelextruderlinien unterschiedliche Isolierverbindungen verwenden müssen – Materialien wie vernetztes Polyethylen (XLPE) anstelle von Standard-PVC, ausgelegt für Dauerbetrieb bei 90 °C oder höher.

SATA vs. andere Speicherschnittstellen: Wo das Kabel ins Gesamtbild passt

Um zu verstehen, was ein SATA-Kabel leistet, muss man auch verstehen, wo es im Vergleich zu anderen Speicherverbindungstechnologien steht, insbesondere da NVMe- und M.2-Laufwerke zum Mainstream geworden sind.

NVMe M.2-Laufwerke werden direkt in einen Steckplatz auf der Hauptplatine eingesteckt und erfordern überhaupt kein separates Kabel – sie empfangen sowohl Datensignale als auch Strom über den M.2-Anschluss selbst. Dies macht sie in einem kabelgeführten Aufbau schneller und aufgeräumter. SATA-Kabel bleiben jedoch weithin relevant, weil Bei der Speicherung mit großer Kapazität und Kosten pro Terabyte dominieren immer noch Festplatten – Eine 20-TB-Festplatte kostet derzeit einen Bruchteil einer 20-TB-NVMe-SSD – und alle Festplatten verwenden die SATA-Schnittstelle. SATA-SSDs bleiben auch als kostengünstige Upgrade-Option in älteren Systemen ohne M.2-Steckplätze weiterhin beliebt.

Auswahl des richtigen SATA-Kabels: Worauf Sie achten sollten

Nicht alle SATA-Kabel sind gleich. Angesichts der Tatsache, dass das Kabel selbst im Vergleich zu den Laufwerken, die es verbindet, günstig ist – und der Kosten für Datenverluste aufgrund eines Kabelausfalls – lohnt es sich, sorgfältig auszuwählen. Folgendes ist zu bewerten:

Leitermaterial und -stärke

Suchen Sie nach Kabeln, die Leiter aus sauerstofffreiem Kupfer (OFC) enthalten. OFC-Drähte enthalten weniger Verunreinigungen als Standardkupfer, was zu einem geringeren Widerstand pro Längeneinheit und einer besseren Signalübertragung führt. Der Leiter wird durch eine Düse gezogen, um die angegebene AWG-Stärke zu erreichen, und durchläuft dann einen Draht- und Kabelextruder, um seine Isolierbeschichtung zu erhalten. Kabel, bei denen kein Leitertyp angegeben ist, werden häufig aus kupferkaschiertem Aluminium (CCA) hergestellt, das etwa 60 % der Leitfähigkeit von Kupfer aufweist und bei Biegebeanspruchung spröder ist.

Verriegelbare Verbindungslaschen

Standard-SATA-Anschlüsse verfügen über keinen Verriegelungsmechanismus. Sie verlassen sich ausschließlich auf Reibung, um an Ort und Stelle zu bleiben. In einem System mit Vibrationen – in der Nähe eines leistungsstarken Lüfters, in einem Fahrzeug oder in einer mobilen Anwendung – stellt dies ein echtes Risiko dar. Kabel mit a Verriegelungsriegel oder Halteklammer am Steckerkörper sichern die Verbindung mechanisch und verhindern ein versehentliches Trennen. Viele Premium-Kabel bieten diese Funktion gegen einen geringen Aufpreis.

Kabellänge

Die SATA-Spezifikation erlaubt Kabellängen bis zu 1 Meter (ca. 39 Zoll) für interne Kabel. Die meisten vorgefertigten Systeme verwenden Kabel im Bereich von 45–50 cm, was für Standard-Turmkonfigurationen ausreichend ist. Es sind längere Kabel erhältlich, die jedoch einen höheren Widerstand und die Gefahr einer Signalverschlechterung mit sich bringen. Vermeiden Sie daher übermäßige Längen – verwenden Sie das kürzeste Kabel, das bequem vom Motherboard-Anschluss bis zum Laufwerk reicht, ohne Spannung oder scharfe Biegungen.

Jackenmaterial

Der Außenmantel des Kabels – der von einem Draht- und Kabelextruder als letzte Extrusionsschicht bei mehrschichtigen Kabelkonstruktionen aufgetragen wird – bestimmt die Flexibilität, Temperaturbeständigkeit und chemische Beständigkeit. Standardkabel verwenden PVC, das flexibel und kostengünstig ist. Suchen Sie für Umgebungen mit hohen Temperaturen (z. B. dichte Rack-Server oder Industriegehäuse) nach Kabeln mit LLDPE- oder FEP-Ummantelungen, die eine bessere Hitzebeständigkeit und eine geringere Ausgasung bieten – die Freisetzung chemischer Dämpfe, die in versiegelten Gehäusen im Laufe der Zeit empfindliche Elektronik kontaminieren können.

Marke und Zertifizierung

Kabel etablierter Marken wie Sabrent, StarTech, Rosewill und Monoprice nutzen Fertigungslinien mit konsequenter Qualitätskontrolle, einschließlich Inline-Durchmessermessung während der Extrusion und 100 % Durchgangsprüfung nach der Montage. Bei generischen Kabeln ohne Markenkennzeichnung können Sie diese Schritte überspringen. Die UL-Zulassung (für nordamerikanische Märkte) und die CE-Kennzeichnung (für europäische Märkte) zeigen an, dass das Kabel die Mindeststandards für elektrische Sicherheit und Konstruktion erfüllt.

Wie to Properly Connect and Route SATA Cables

Die richtige Installation ist ebenso wichtig wie die Kabelqualität. Ein hochwertiges Kabel, das nachlässig installiert wird, leistet nicht mehr als ein billiges.

1. Identifizieren Sie die SATA-Anschlüsse Ihres Motherboards. Sie befinden sich bei ATX-Systemen normalerweise am rechten Rand der Platine und sind mit SATA0 bis SATA5 oder ähnlich gekennzeichnet. Verwenden Sie zuerst Ports mit niedrigerer Nummer. Sie sind häufig mit dem primären SATA-Controller verbunden, der die beste Leistung und Unterstützung für die Startpriorität bietet.
2. Schließen Sie das Datenkabel an. Der SATA-Datenstecker ist mit einer L-förmigen Kerbe versehen, sodass er nur in einer Ausrichtung eingesteckt werden kann. Drücken Sie es fest in den Datenanschluss des Laufwerks, bis Sie spüren, dass es fest sitzt. Wenn Sie ein Verriegelungskabel verwenden, rasten Sie die Verriegelung ein.
3. Schließen Sie das Netzkabel an. Der 15-polige SATA-Stromanschluss ist ebenfalls kodiert und lässt sich nur in eine Richtung einstecken. Aufgrund der größeren Kontaktfläche ist beim Einstecken mehr Kraft erforderlich als beim Datenstecker. Üben Sie gleichmäßigen Druck aus, anstatt den Stecker hin und her zu bewegen, da dies zu einer Biegung oder Rissbildung im Steckergehäuse führen kann.
4. Verlegen Sie das Kabel ohne scharfe Biegungen. Halten Sie an allen Stellen entlang des Kabels einen Biegeradius von mindestens 25 mm (ca. 1 Zoll) ein. Flachkabel sind besonders anfällig für Knicke. Wenn ein rechtwinkliger Stecker verfügbar ist, verwenden Sie ihn in der Nähe des Antriebsendes, um die Biegung am Steckereintrittspunkt zu vermeiden, an der die meisten Fehler entstehen.
5. Überlänge des Kabels sichern. Verwenden Sie Kabelbinder oder Klettbänder, um überschüssiges Kabel von Lüftern und Luftströmungswegen fernzuhalten. Ein ungesichertes SATA-Kabel kann in einen Lüfterflügel hineingezogen werden, was sowohl zu Kabelschäden als auch zum Ausfall des Lüfters führen kann.
6. Nach dem Booten im BIOS überprüfen. Rufen Sie nach der Installation das System-BIOS/UEFI auf und bestätigen Sie, dass das Laufwerk in der Liste der Speichergeräte angezeigt wird. Wenn dies nicht der Fall ist, überprüfen Sie beide Kabelverbindungen, bevor Sie von einem Laufwerks- oder Motherboard-Problem ausgehen.

Die Herstellungskette hinter jedem SATA-Kabel

Um vollständig zu verstehen, was ein SATA-Kabel tut und warum Qualität wichtig ist, ist es hilfreich, den Produktionsprozess zu verfolgen, in dem es hergestellt wird. Ein einzelnes SATA-Kabel durchläuft mehrere Herstellungsschritte, bevor es in die Hände eines PC-Herstellers gelangt.

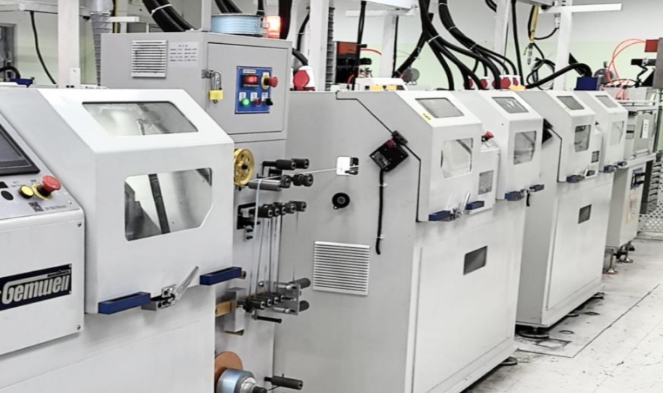

Es beginnt mit einem Kupferstab, der durch eine Drahtziehmaschine auf die gewünschte AWG-Stärke gezogen wird. Anschließend durchläuft der gezogene Draht einen Draht- und Kabelextruder, wo eine thermoplastische Isolierung aufgebracht wird. In einem Einschneckenextruder – dem gebräuchlichsten Typ in der Kabelherstellung – wird die Isoliermasse in Pelletform in einen beheizten Zylinder gefüllt, geschmolzen und durch eine Kreuzkopfdüse gedrückt, die den Draht beim Durchlauf umhüllt. Leitungsgeschwindigkeiten für feindrähtige Drähte wie 28 AWG liegen normalerweise bei 100–600 Meter pro Minute Dabei werden das Temperaturprofil und die Schneckengeschwindigkeit des Extruders sorgfältig gesteuert, um eine konstante Isolationsdicke aufrechtzuerhalten.

Nach der Extrusion werden die isolierten Leiter zusammengebaut – entweder flach gelegt für den Flachkabelaufbau oder paarweise verdrillt für den Rundkabelaufbau. Twisted-Pair-Konfigurationen folgen bestimmten Verdrillungsgeschwindigkeiten (Windungen pro Längeneinheit), um die Differenzimpedanz zu steuern. Die zusammengebauten Leiter können dann durch einen zweiten Draht- und Kabelextruder geleitet werden, um einen gesamten Außenmantel aufzubringen.

Der Steckeranschluss erfolgt: Die Kabelenden werden abgelängt, abisoliert und mit den SATA-Steckergehäusen aus Kunststoff gecrimpt oder umspritzt. Anschließend wird die gesamte Baugruppe mithilfe von Zeitbereichsreflektometriegeräten (TDR) auf Durchgang, Kurzschlüsse und in einigen Fällen auf Hochfrequenzimpedanzeigenschaften getestet.

Dieser gesamte Prozess – von der Draht- und Kabelextruderlinie bis zum fertigen Kabel – findet größtenteils in Anlagen in China, Taiwan und zunehmend auch in Vietnam und Indien statt. Der Unterschied zwischen einem 2-Dollar-Kabel und einem 7-Dollar-Kabel liegt typischerweise darin, welche Schritte der Qualitätskontrolle durchgeführt werden und wie streng der Draht- und Kabelextruderprozess während der Produktion überwacht wird.
