Eine Untersuchung wichtiger technischer Aspekte in der Kabelindustrie für humanoide Roboter

Der Kabelbaum des humanoiden Roboters besteht aus einer Ansammlung elektrischer Drähte und Kabel, die die verschiedenen Komponenten des Roboters verbinden und wichtige Funktionen der Energieübertragung, Signalsteuerung und Datenkommunikation erfüllen. Er wird als „Blutgefäße“ und „Nervensystem“ des humanoiden Roboters bezeichnet.

Insgesamt sind die Leistungsanforderungen an Kabelbäume für humanoide Roboter höher als bei Industrierobotern und etwas niedriger als bei Automobilstandards.

Unter ihnen ist die Anforderung an die Vibrationsfestigkeit zehnmal so hoch wie bei Industrierobotern und 1/4 der Automobilstandards. Die Anforderungen an die Wasserdichtigkeitsleistung sind etwas höher als bei Industrierobotern und etwas niedriger als bei Automobilstandards. Die Anforderungen an den Salzsprühnebeltest sind etwas niedriger als für Automobilstandards. und die Anforderungen an die Hitzebeständigkeit sind die gleichen wie für Automobilstandards.

Darüber hinaus sind die Anforderungen an Leichtbau, Korrosionsbeständigkeit, Abschirmleistung, Biegefestigkeit, Kabelbaummengenbedarf und Steckverbinderspezifikationen allesamt höher als bei Industrierobotern.

Unter einem Kabelbaum für einen humanoiden Roboter versteht man die Anordnung von Drähten und Kabeln, die die verschiedenen Komponenten eines Roboters miteinander verbinden. Durch die Übertragung von Energie, Signalen und Daten ermöglichen diese Kabelbäume die ordnungsgemäße Funktion des Roboters. Typischerweise besteht der Kabelbaum eines humanoiden Roboters aus Leitern, Isoliermaterialien, Schutzschichten und Steckverbindern. Als wichtige Komponente, die die verschiedenen elektrischen Teile des Roboters verbindet, erfüllt der Kabelbaum wichtige Funktionen – einschließlich Stromübertragung, Signalsteuerung und Datenkommunikation – und dient effektiv als „Blutgefäße“ und „Nervensystem“ des Roboters.

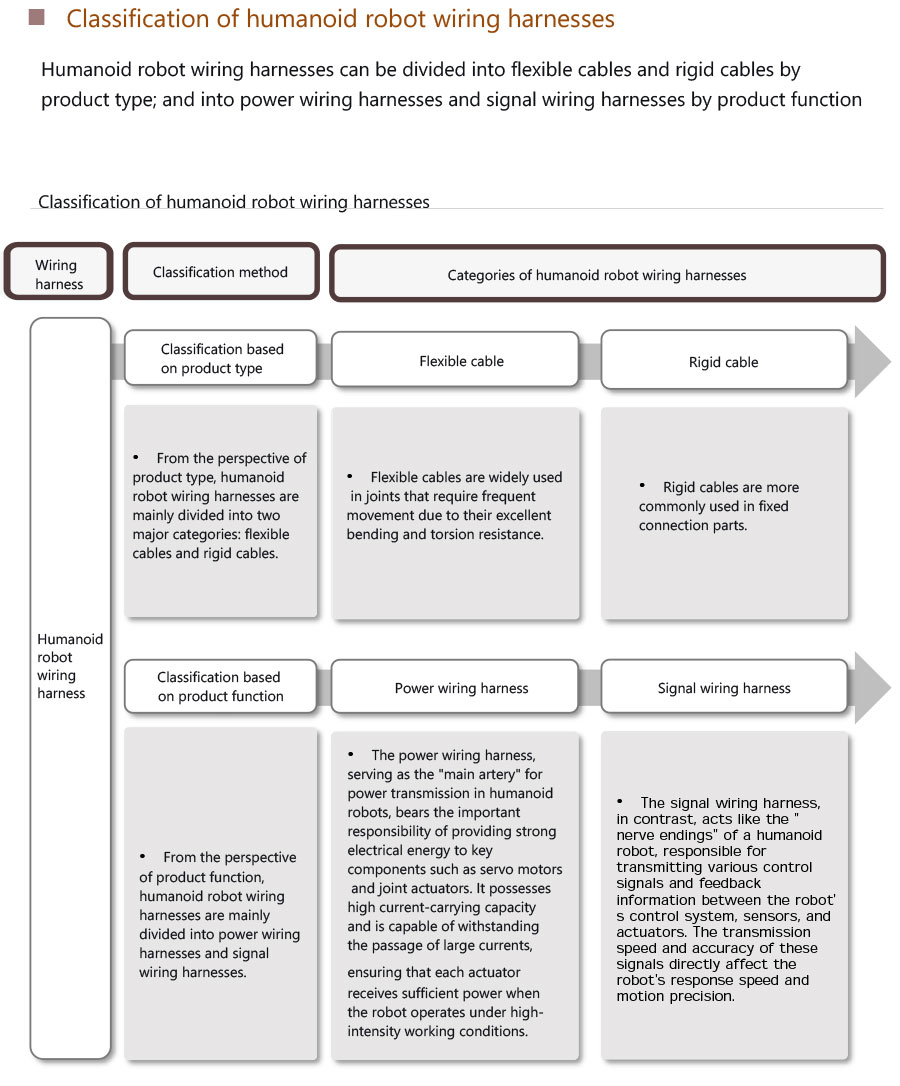

Basierend auf dem Produkttyp können Kabelbäume für humanoide Roboter in flexible Kabel und starre Kabel eingeteilt werden; Basierend auf der Produktfunktion können sie in Leistungskabelbäume und Signalkabelbäume eingeteilt werden.

Komponenten eines Kabelbaums

1. Dirigenten

• Leiter bestehen typischerweise aus Kupfer oder Aluminium, Materialien, die für ihre hervorragende elektrische Leitfähigkeit bekannt sind. Je größer die Querschnittsfläche eines Leiters ist, desto größer ist seine Fähigkeit, elektrischen Strom zu übertragen.

• Darüber hinaus ist das Isoliermaterial, das die Leiter umgibt, von größter Bedeutung, da es Kriechströme und Kurzschlüsse verhindert. Zu den gängigen Isoliermaterialien gehören Polyvinylchlorid (PVC), Polyethylen (PE) und thermoplastische Elastomere (TPE).

2. Schutzschichten

• Diese Schichten dienen dazu, die Leiter vor Schäden durch äußere Umweltfaktoren wie mechanischem Abrieb, chemischer Korrosion und hohen Temperaturen zu schützen. Zu den gängigen Materialien für Schutzschichten gehören Polyvinylchlorid (PVC), Polyurethan (PU) und Silikon.

• Unterschiedliche Schutzschichtmaterialien eignen sich für unterschiedliche Betriebsumgebungen. Beispielsweise bietet eine Silikonschutzschicht bei hohen Temperaturen eine hervorragende Hitzebeständigkeit.

3. Anschlüsse

• Steckverbinder dienen der Verbindung des Kabelbaums mit den verschiedenen Einzelkomponenten des Roboters. Typischerweise aus Metall oder Kunststoff gefertigt, zeichnen sie sich durch hervorragende Leitfähigkeit und Haltbarkeit aus. Zu den gängigen Steckverbindertypen gehören Rundsteckverbinder, Rechtecksteckverbinder und Steckverbinder.

• Verschiedene Arten von Steckverbindern sind auf spezifische Roboteranwendungen zugeschnitten; Beispielsweise eignen sich Rundsteckverbinder gut für die Verbindung von Robotergelenken, während Rechtecksteckverbinder typischerweise für den Anschluss an den Schaltschrank des Roboters verwendet werden.
