Wie tief sind Kabeldrähte? Anleitung zur Installationstiefe

Die direkte Antwort: Wie tief sind Kabeldrähte vergraben?

Kabeldrähte werden in Tiefen vergraben, die variieren 6 Zoll (15 cm) bis 36 Zoll (91 cm) abhängig vom Kabeltyp, der Anwendung, dem Spannungsniveau und den örtlichen Vorschriften. In Wohngebieten liegen Niederspannungs-Landschaftsleitungen möglicherweise nur 6 Zoll unter dem Boden, während Hochspannungsübertragungsleitungen 36 Zoll oder tiefer verlegt werden können. Der National Electrical Code (NEC) in den Vereinigten Staaten legt Mindestverlegungstiefen fest, die je nach Kabeltyp und Installationsumgebung erheblich variieren.

Das Verständnis dieser Tiefen ist nicht nur eine Frage der Konformität – es wirkt sich direkt auf die Sicherheit, Haltbarkeit und die langfristige Leistung des Kabels aus. Mit Präzision gefertigte Kabel Draht- und Kabelextruder werden mit speziellen Isolationsstärken und Mantelmaterialien entwickelt, die den mechanischen und umweltbedingten Belastungen einer unterirdischen Installation in diesen vorgeschriebenen Tiefen standhalten.

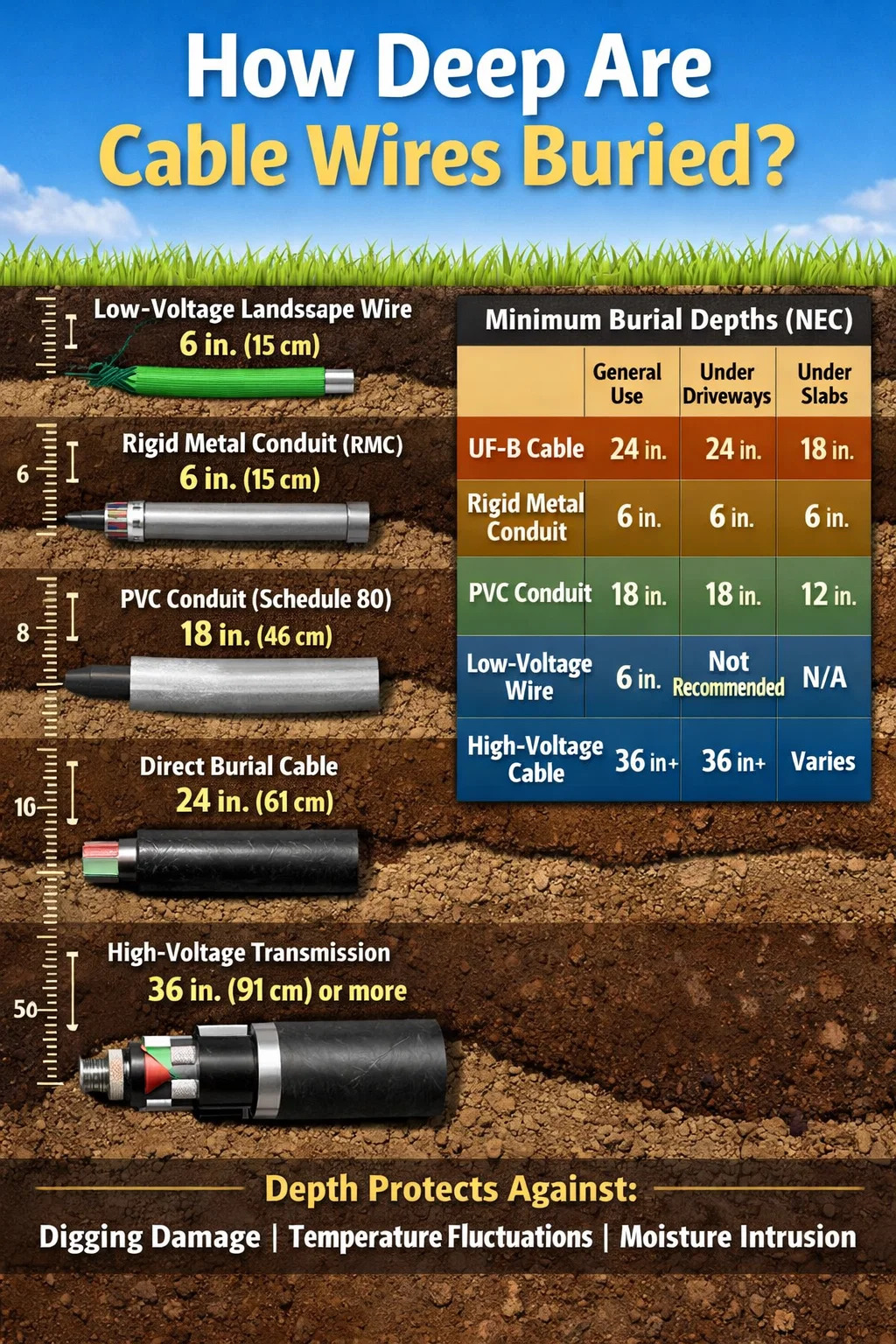

Nachfolgend finden Sie eine kurze Zusammenfassung der standardmäßigen Mindestvergrabungstiefen gemäß NEC-Tabelle 300.5:

Warum die Bestattungstiefe wichtiger ist, als die meisten Menschen denken

Die Verschüttungstiefe ist keine willkürliche Regel, die von Codeschreibern erfunden wurde. Dies liegt daran, dass Kabel einer Reihe komplexer physischer Bedrohungen ausgesetzt sind, sobald sie unter der Erde verlegt werden. Oberflächenaktivitäten – Fußgängerverkehr, Fahrzeuge, Gartengeräte, Frost-Tau-Wechsel, wühlende Tiere – alle erzeugen mechanische Kräfte, die mit der Tiefe schwächer werden. Ein Kabel, das 6 Zoll unter der Rasenoberfläche liegt, ist durch einen normalen Gartenspaten ernsthaft gefährdet. Das gleiche Kabel mit 24 Zoll ist gut geschützt.

Über den mechanischen Schaden hinaus ist auch die Tiefe entscheidend thermische Stabilität . Die Bodentemperatur schwankt in der Nähe der Oberfläche dramatisch. In vielen nordamerikanischen Klimazonen können die oberen 12 Zoll des Bodens zwischen Winter und Sommer von unter dem Gefrierpunkt auf über 30 °C (86 °F) schwanken. Diese extremen Temperaturen führen dazu, dass sich Kabelisolierungen und Mantelmaterialien ausdehnen, zusammenziehen und schließlich reißen oder verhärten, wenn sie nicht für solche Bedingungen ausgelegt sind. Kabel von einem modernen Hersteller hergestellt Draht- und Kabelextruder Verwenden Sie vernetztes Polyethylen (XLPE) oder spezielle PVC-Verbindungen, die einer thermischen Zersetzung widerstehen, aber auch diese Materialien profitieren von der gepufferten Temperaturumgebung, die eine größere Vergrabungstiefe bietet.

Feuchtigkeit ist ein weiterer kritischer Faktor. In geringen Tiefen sind Kabel versickernden Oberflächenwasser, Bewässerung und Wasseransammlungen ausgesetzt. Obwohl direkt vergrabene Kabel von Natur aus wasserdicht sind, führt ein wiederholter Nass-Trocken-Wechsel über Jahre hinweg immer noch zu einer Beschädigung von Anschlüssen, Anschlüssen und nicht abgedichteten Abschnitten. Versorgungsunternehmen und Auftragnehmer, die Infrastrukturkabel mit einer Tiefe von 30 bis 36 Zoll installieren, berichten von einer deutlich geringeren Häufigkeit feuchtigkeitsbedingter Ausfälle im Vergleich zu Installationen in Wohngebieten mit minimalen Codetiefen.

Arten von Erdkabeln und ihre spezifischen Tiefenanforderungen

Nicht alle Kabel sind gleich und die Unterschiede in der Konstruktion sind direkt darauf zurückzuführen, wie sie unterschiedlich hergestellt werden Draht- und Kabelextruder Konfigurationen – lassen sich direkt in unterschiedliche Tiefenanforderungen und Vergrabungseignung umsetzen.

UF-B-Kabel (Untergrund-Einspeisung).

UF-B-Kabel sind das am häufigsten im Wohnungsbau in den Vereinigten Staaten verwendete Kabel zur direkten Erdverlegung. Die Bezeichnung „B“ weist darauf hin, dass es für die Erdverlegung ohne Leitung geeignet ist. Seine Leiter sind einzeln isoliert, dann ist die gesamte Baugruppe von einer soliden thermoplastischen Ummantelung umgeben, die Feuchtigkeit, Pilzen und Korrosion widersteht. Der NEC verlangt, dass UF-B mindestens vergraben werden muss 24 Zoll bei Betrieb ohne Leitung. Diese Tiefe bietet ausreichenden Schutz vor routinemäßigen Grabarbeiten und Oberflächenbelastungen.

Zu den typischen Anwendungen gehören Außensteckdosenkreise, Garagen-Unterschalttafeln, Einspeisungen in Nebengebäuden und Gartenbeleuchtung bei höheren Spannungen. Ein 12/2 UF-B-Kabel, das einen 20-Ampere-Außenstromkreis zu einer freistehenden Garage speist, muss während der gesamten Strecke vollständig 24 Zoll tief vergraben sein – auch unter jeglicher Landschaftsgestaltung, Wegen oder Gras.

THWN/THHN-Draht im Kabelkanal

THWN und THHN sind Einzelleiter, die für den Einsatz in Leitungen vorgesehen sind – sie sind nicht für die direkte Erdverlegung allein geeignet. Allerdings bei der Installation in starres Metallrohr (RMC) , der NEC erlaubt eine Vergrabungstiefe von gerade 6 Zoll . Dies liegt daran, dass die Leitung selbst den mechanischen Schutz bietet, den die Tiefe sonst bieten würde. RMC in einem 6-Zoll-Graben ist weitaus widerstandsfähiger gegen einen Schaufelschlag als blankes Kabel mit 24 Zoll.

PVC-Leitungen gemäß Schedule 80 bieten einen Mittelweg – sie sind stoßfester als Schedule 40 und erfordern eine Mindestverlegung von 18 Zoll. PVC-Rohre gemäß Schedule 40, der am häufigsten erhältliche Typ, müssen im allgemeinen Gebrauch in einer Tiefe von 18 Zoll und in einer Tiefe von 12 Zoll unter Beton vergraben werden.

Niederspannungs-Landschafts- und Bewässerungskabel

Kabel, die unter 30 Volt betrieben werden – wie sie beispielsweise für die Beleuchtung von Gartenwegen, Landschaftslautsprechern und Tropfbewässerungssteuerungen verwendet werden – dürfen bei gerade mal 100 m vergraben werden 6 Zoll . Die Logik hier ist, dass die Niederspannung eine minimale Stromschlaggefahr darstellt. Dennoch reichen 6 Zoll kaum aus, um den meisten Gartengeräten zu entkommen. Viele professionelle Landschaftsgärtner vergraben Niederspannungskabel in einer Tiefe von 8 bis 10 Zoll, um einen praktischen Sicherheitsspielraum zu schaffen, insbesondere in Gebieten, in denen Anbauflächen angebaut werden.

Telekommunikations- und Datenkabel

Vergrabene Telefon-, Glasfaser- und Datenkabel unterliegen ihren eigenen Standards, die in der Regel vom installierenden Versorgungsunternehmen oder der Telecommunications Industry Association (TIA) festgelegt werden. Glasfaserkabel werden oft unter der Erde verlegt 18 bis 36 Zoll , wobei eine tiefere Installation unter Straßen und Einfahrten erforderlich ist. Diese Kabel werden mit hochspezialisierten Draht- und Kabelextrudersystemen hergestellt, die mehrere Pufferschichten, Verstärkungselemente und Außenmäntel verwenden, die für Bodenkontakt und Nagetierresistenz optimiert sind.

Hochspannungs-Übertragungskabel

Für unterirdische Übertragungskabel mit Spannungen über 2.000 Volt gelten die technischen Spezifikationen der Versorgungsunternehmen und nicht die NEC für Wohngebäude. Typische Vergrabungstiefen reichen von 36 Zoll bis 60 Zoll (91 bis 152 cm) , und bei manchen städtischen Kanalbankinstallationen liegt die Oberseite der Kanalbank möglicherweise 30 Zoll unter dem Boden, wobei die Kabel im Inneren noch tiefer verlaufen. Diese Kabel gehören zu den komplexesten Produkten, die auf großen Draht- und Kabelextruderlinien hergestellt werden und verfügen über XLPE-Isolierung, metallische Abschirmung, Armierung und mehrschichtige Außenmäntel.

Wie die Draht- und Kabelextrudertechnologie die Leistung von Erdkabeln definiert

Die Fähigkeit eines Kabels, in jeder Einbautiefe zu überleben, hängt fast ausschließlich von der Art seiner Herstellung ab. A Draht- und Kabelextruder ist die Kernmaschine in der Kabelproduktion – sie schmilzt thermoplastische oder duroplastische Verbindungen und trägt sie unter präzise kontrollierten Temperatur-, Druck- und Geschwindigkeitsbedingungen gleichmäßig auf die Leiter auf. Die Qualität dieses Prozesses bestimmt die Konsistenz der Isolationsdicke, die Mantelhaftung, hohlraumfreie Querschnitte und die Beständigkeit gegenüber Umwelteinflüssen.

Extrudertypen für die Herstellung von Erdkabeln

Je nach Isolationsmaterial und Kabeltyp kommen verschiedene Kategorien von Draht- und Kabelextrudern zum Einsatz:

• Einschneckenextruder – Die gebräuchlichste Konfiguration zum Anbringen von PVC-, Polyethylen- oder TPE-Ummantelungen an Kabeln. Eine rotierende Schnecke schmilzt und fördert die Verbindung durch eine Düse am Leiter. Sie werden für UF-B-Außenmantelanwendungen, Niederspannungs-Landschaftskabel und Allzweckverkabelungen verwendet.
• Tandem- und Dreikopf-Extruderlinien — Wird für mehrschichtige Kabelkonstruktionen verwendet, bei denen Isolierung, Halbleiterschichten und Außenmäntel nacheinander oder gleichzeitig aufgetragen werden müssen. Diese sind für die Herstellung von Mittelspannungs- und Hochspannungs-Erdkabeln unerlässlich, bei denen die Schichtintegrität sich direkt auf die dielektrische Leistung auswirkt.
• CV-Linien (kontinuierliche Vulkanisation). — Ein spezielles Draht- und Kabelextrudersystem für XLPE-isolierte Kabel. Nach der Extrusion durchläuft das Kabel ein beheiztes, mit Stickstoff oder Dampf gefülltes Rohr, in dem es zur Vernetzung kommt. Auf diese Weise hergestelltes XLPE hält Leitertemperaturen von bis zu 90 °C dauerhaft und bis zu 250 °C unter Kurzschlussbedingungen stand – Eigenschaften, die für erdverlegte Übertragungskabel unerlässlich sind.
• Catenary Continuous Vulkanisationslinien (CCV). – Eine Variante, bei der das Kabel durch ein kettenförmiges Rohr verläuft und dabei auf die Schwerkraft angewiesen ist, um die Kabelgeometrie während der Vernetzung beizubehalten. Diese werden für die anspruchsvollsten Hochspannungskabel verwendet, einschließlich solcher, die für die Netzinfrastruktur mit einer Tiefe von 36 Zoll oder mehr verlegt werden.

Dämmstoffe und Eignung für die Erdbestattung

Die einem Draht- und Kabelextruder zugeführte Masse bestimmt die Eignung des endgültigen Kabels für bestimmte Verlegetiefen und Umgebungen:

Ein Draht- und Kabelextruder muss äußerst enge Toleranzen bei der Wandstärke einhalten – typischerweise ±5 % oder besser bei Stromkabeln –, da eine ungleichmäßige Isolierung lokale elektrische Spannungspunkte erzeugt, die noch Jahre nach der Installation zu dielektrischen Ausfällen führen können. Bei tief vergrabenen Kabeln ist das Erkennen und Reparieren solcher Fehler kostspielig und zeitraubend. Daher ist die Fertigungsqualität im Extruderstadium der wichtigste Faktor für die langfristige Zuverlässigkeit erdverlegter Kabel.

Regionale Variationen und Codeunterschiede außerhalb des NEC

Der NEC bietet eine Grundlage für die Vergrabungstiefe in den Vereinigten Staaten, ist jedoch nicht der einzig anwendbare Standard – und in vielen Fällen ist er nicht einmal der strengste. Lokale Änderungen, staatliche Vorschriften, Anforderungen an Versorgungsdienstbarkeiten und internationale Standards können die erforderliche Vergrabungstiefe über die NEC-Mindestwerte hinaus erhöhen.

Lokale Änderungen in den USA

Viele Gerichtsbarkeiten übernehmen den NEC mit lokalen Änderungen. Kalifornien hat beispielsweise durch Titel 24 zusätzliche Anforderungen, die in bestimmten Anwendungen eine tiefere Vergrabung erfordern können. Einige Gemeinden in den nördlichen Bundesstaaten verlangen eine tiefere Vergrabungstiefe, um der Tiefe der Frostgrenze Rechnung zu tragen – in Minnesota oder Maine, wo die Frostdurchdringung 48 bis 60 Zoll erreichen kann, verlangen Versorgungsunternehmen und einige Wohnordnungen, dass die Vergrabungstiefen weit über die NEC-Mindestwerte hinausgehen, um frostbedingte Schäden zu verhindern.

Internationale Standards

Außerhalb der Vereinigten Staaten variieren die Anforderungen an die Tiefe von Erdkabeln erheblich:

• Vereinigtes Königreich (BS 7671 / IET Wiring Regulations): Kabel in Gärten sollten mindestens vergraben werden 450 mm (ca. 18 Zoll) , während Kabel unter Straßen 600 mm (ca. 24 Zoll) mit zusätzlichem mechanischen Schutz wie Kabelfliesen oder Warnband erfordern.
• Deutschland (DIN VDE-Normen): Stromkabel werden im Allgemeinen in einer Tiefe von mindestens 600 mm verlegt, wobei unter Straßen und öffentlichen Bereichen eine Tiefe von 1000 mm (ca. 39 Zoll) erforderlich ist.
• Australien (AS/NZS 3000): Die Mindesttiefen reichen von 500 mm für Kabel in Leitungen in Gärten bis 900 mm für Kabel unter Fahrzeugzugangsbereichen.
• China (GB-Standards): Niederspannungs-Erdkabel sind typischerweise mit einer Tiefe von 700 mm erforderlich, während Hochspannungskabel in städtischen Gebieten eine Tiefe von 1000 mm oder mehr haben müssen.

Diese Unterschiede spiegeln nicht nur die Regulierungstradition wider, sondern auch die Bodenbedingungen, die Verkehrsbelastung und die Art der lokalen Bodenstörungsaktivität. Länder mit dichter städtischer Infrastruktur neigen zu höheren Anforderungen, da die Folgen von Kabelschäden – Stromausfälle für Tausende von Menschen – die zusätzlichen Installationskosten rechtfertigen.

Praktische Installationsüberlegungen beim Vergraben von Kabeldrähten

Die Kenntnis der erforderlichen Tiefe ist nur der Ausgangspunkt. Die korrekte Ausführung einer erdverlegten Kabelinstallation erfordert eine Reihe von Entscheidungen und Vorsichtsmaßnahmen, die bestimmen, ob das Kabel während seiner vorgesehenen Lebensdauer von 20 bis 40 Jahren zuverlässig funktioniert.

Grabenvorbereitung und Bettung

Die Qualität des Grabenbetts ist fast genauso wichtig wie die Tiefe. Kabel sollten niemals auf felsigem oder unebenem Boden liegen, da dies mit der Zeit zu punktueller Kontaktbeanspruchung führen könnte. In der Standardpraxis wird unter dem Kabel ein 3 Zoll (75 mm) dickes Bett aus feinem Sand oder gesiebter Erde mit einer ähnlichen Sandschicht darüber angebracht, bevor der Graben mit einheimischer Erde aufgefüllt wird. Bei Hochspannungskabeln kann dieses Sandbett 150 mm (6 Zoll) oder mehr betragen. Dies dient nicht nur dem mechanischen Schutz, sondern auch, weil die verdichtete, gleichmäßige Hinterfüllung eine gleichmäßigere Wärmeleitfähigkeit bietet – wichtig für Kabel, bei denen die Wärmeableitung durch den Stromfluss die Strombelastbarkeit beeinflusst.

Warnband- und Markierungssysteme

In einer Tiefe von 12 Zoll über dem Kabel , Installateure sollten ein erkennbares unterirdisches Warnband anbringen. Dieses leuchtende Plastikband – normalerweise gelb für Elektrizität, orange für Kommunikation – warnt zukünftige Bagger, bevor sie das Kabel erreichen. Bei hochwertigen oder Hochspannungsinstallationen wird ein magnetisch detektierbares Band oder ein Suchdraht hinzugefügt, um eine elektronische Ortung mit einem Kabelortungsgerät ohne Ausgrabungen zu ermöglichen.

Strategien zur Tiefenreduzierung mithilfe von Leitungen

Wo das Graben bis zur vollen Tiefe von 24 Zoll unpraktisch ist – etwa in etablierten Landschaftsgärten, unter Terrassen oder in der Nähe von Baumwurzeln – kann durch den Wechsel zu einem starren Metallrohr die Vergrabungstiefe auf nur 6 Zoll gesenkt werden. Dies ist eine legitime und weit verbreitete Strategie. Die Leitung muss an den Verbindungsstellen ordnungsgemäß wasserdicht sein und über geeignete Ein- und Ausgangsanschlüsse verfügen. Jeder Punkt, an dem ein Kabel vom Kabelkanal in die direkte Erdverlegung übergeht, muss sorgfältig gehandhabt werden, da diese Verbindung eine häufige Fehlerstelle darstellt.

Rufen Sie an, bevor Sie graben

Bevor Sie einen Graben für die Kabelverlegung ausheben, ist die Kontaktaufnahme mit einem Ortungsdienst eines Versorgungsunternehmens nicht optional – in den meisten Gerichtsbarkeiten ist dies gesetzlich vorgeschrieben. In den Vereinigten Staaten ruft man an 811 (die nationale „Call Before You Dig“-Nummer) löst innerhalb von 2 bis 3 Werktagen die Markierung aller unterirdischen Leitungen im Arbeitsbereich aus. Versorgungskabel – Gas, Strom, Wasser, Telekommunikation – können in Tiefen verlegt werden, die von den Standards abweichen, weil sie nach älteren Vorschriften, von anderen Auftragnehmern oder in nicht standardmäßigen Konfigurationen installiert wurden. Vorhandene Erdkabel werden routinemäßig in Tiefen zwischen 12 und 18 Zoll gefunden, selbst wenn die aktuellen Vorschriften 24 Zoll erfordern würden.

Spleiße und Verbindungen unter der Erdoberfläche

Der NEC erlaubt direkte Erdspleiße für UF-B-Kabel, vorausgesetzt, sie werden mit aufgeführten unterirdischen Spleißsätzen hergestellt – wasserdichte, mit Gel gefüllte Steckverbinder oder Wärmeschrumpfbaugruppen, die die Eignung für die Erdverlegung des Kabels an der Verbindung aufrechterhalten. Die Best Practices der Branche raten jedoch nach Möglichkeit dringend von unterirdischen Spleißen ab. Jede Verbindungsstelle ist eine potenzielle Schwachstelle. Bei langen Kabelstrecken sollten durchgehende Längen von einer zugänglichen Anschlussdose oder Zugdose auf Oberflächenhöhe verwendet werden, sofern die Länge der Leitung dies zulässt. Im Boden installierte Anschlusskästen müssen für nasse oder feuchte Standorte geeignet sein und zugänglich gehalten werden.

Wie sich die Kabelkonstruktion der Extruderlinie auf die Auswahl der Verkabelungstiefe auswirkt

Wenn sich ein Installateur für eine erdverlegte Anwendung zwischen verschiedenen Kabelprodukten entscheidet, entscheidet er sich faktisch für eine Wahl zwischen unterschiedlichen Herstellungsphilosophien. Ein hochpräzise gefertigtes Kabel Draht- und Kabelextruder Eine Linie mit strengen Prozesskontrollen weist eine gleichmäßigere Isolierung, eine bessere Mantelhaftung und eine gleichmäßigere elektrische und mechanische Leistung auf als eine Linie, die nach niedrigeren Qualitätsstandards hergestellt wird – selbst wenn beide technisch gesehen die gleiche Bewertung und Auflistung haben.

Beispielsweise können sich zwei UF-B-Kabel mit demselben AWG und derselben Nennspannung erheblich unterscheiden in:

• Mantelkonzentrizität – Wie zentriert der Leiter innerhalb der Isolierung ist. Eine schlechte Konzentrizität aufgrund einer inkonsistenten Ausrichtung der Extruderdüse führt zu dünnen Stellen, die anfällig für einen dielektrischen Durchschlag sind.
• Gleichmäßige Manteldicke — Ein Außenmantel, der am Umfang zwischen 0,8 mm und 1,4 mm variiert, bietet ungleichmäßigen mechanischen Schutz. Premium-Kabel, die auf CNC-gesteuerten Extruderlinien hergestellt werden, haben eine Manteldicke von ±0,05 mm.
• Qualität der Materialmischung — Die spezifische Formulierung der PVC- oder PE-Verbindung, einschließlich UV-Stabilisatoren, Weichmachertyp und Füllstoffgehalt, wirkt sich direkt darauf aus, wie sich das Kabel im Laufe der Zeit in erdverlegten Umgebungen hält. Billigere Verbindungen bestehen möglicherweise die ersten Zulassungstests, bauen sich jedoch in realen Bodenumgebungen schneller ab.
• Leiterqualität — Sauerstofffreies oder hochleitfähiges Kupfer, das mit genauen Toleranzen gezogen wird, widersteht Oxidation besser als minderwertiges Kupfer, insbesondere an vergrabenen Spleißpunkten und Anschlüssen, wo ein langfristiger Aufbau von Kontaktwiderständen zu Überhitzung führen kann.

Bei der Auswahl eines Kabels für eine Erdverlegungsanwendung – insbesondere eines Kabels, das nach der Installation schwer zugänglich sein wird – sind Herkunft und Fertigungsqualität des Kabels legitime Auswahlkriterien und nicht nur Marketingüberlegungen. Kabel von Herstellern, die in moderne Draht- und Kabelextrudertechnologie, Inline-Funkentests und Exzentrizitätsüberwachungssysteme investieren, bieten langfristig eine messbar bessere Leistung im Untergrund.

Häufige Fehler, die zu vergrabenen Kabelausfällen führen

Die meisten Ausfälle erdverlegter Kabel in Wohngebäuden und kleineren gewerblichen Anwendungen sind eher auf eine kleine Anzahl von Installationsfehlern als auf Produktfehler zurückzuführen. Das Verständnis dieser Fehlermodi hilft zu erklären, warum es Anforderungen an die Vergrabungstiefe gibt und warum es wichtig ist, diese strikt einzuhalten.

• Unzureichende Tiefe: Der häufigste Fehler. Um Zeit zu sparen, verlegen Hausbesitzer und manchmal auch Bauunternehmer das Kabel in einer Tiefe von 12 oder sogar 8 Zoll, nur um dann innerhalb weniger Jahre durch routinemäßige Gartenarbeiten beschädigt zu werden. Ein einzelner Spatenschnitt durch ein vergrabenes 12/2 UF-B, das eine Außensteckdose speist, kann einen Fehler verursachen, der Leistungsschalter auslöst, angeschlossene Geräte beschädigt oder im schlimmsten Fall einen Brand auslöst, wenn der Überstromschutz nicht richtig funktioniert.
• Verwendung des falschen Kabeltyps: Standard-NM-B (Romex) ist ein Innenkabel und nicht für die direkte Erdverlegung zugelassen, wird aber regelmäßig in Erdinstallationen eingesetzt. NM-B verfügt nicht über die feste thermoplastische Ummantelung von UF-B und zersetzt sich schnell, wenn es Bodenfeuchtigkeit ausgesetzt wird – typischerweise innerhalb von 2 bis 5 Jahren.
• Unzureichende Hinterfüllung: Die direkte Verfüllung mit felsigem oder lehmigem Boden ohne Sandbettung führt zu mechanischen Punktspannungen und bei lehmigen Böden zu Staunässe um das Kabel herum, was die Verschlechterung der Ummantelung beschleunigt.
• Überspringschutz an Übergängen: Wenn erdverlegte Kabel in ein Gebäude eingeführt werden oder von der Erde ins Obergeschoss übergehen, müssen sie durch ein Schutzrohr geschützt werden, das mindestens 20 cm über das fertige Erdniveau hinausragt. Ungeschützte Kabel an Höhenübergängen sind sehr anfällig für physische Schäden, UV-Strahlung und das Eindringen von Feuchtigkeit.
• Keine Dokumentation der Kabeltrassen: Das Versäumnis, Kabelrouten vor dem Verfüllen zu fotografieren oder zu skizzieren, bedeutet, dass zukünftige Hausbesitzer oder Bauunternehmer ohne einen Ortungsdienst keine Möglichkeit haben, herauszufinden, wo Kabel verlegt sind – und Ortungsdienste können kleine Wohnkabel nicht immer in geringer Tiefe finden.

Tiefenanforderungen für bestimmte Situationen und Kabelstrecken

Verschiedene Standorte innerhalb einer einzelnen Installation können unterschiedliche Verlegetiefen erfordern, was bedeutet, dass ein einzelnes Kabel, das über ein Grundstück verläuft, möglicherweise die Tiefe ändern muss, wenn es unterschiedliche Geländetypen durchquert.

Unter Rasen und Gärten

UF-B mit 24 Zoll ist der Standard für Rasenflächen. Diese Tiefe reinigt typische Rasenbelüftungsgeräte, Vertikutierer und die meisten Gartengeräte. Allerdings stellen Hochbeete, die regelmäßig bis zu 12 oder 18 Zoll tief umgegraben werden, ein Risiko dar. Es wird dringend empfohlen, das Kabel um die Pflanzbeete herum und nicht darunter zu verlegen.

Unter Einfahrten und Fahrzeugzufahrtsbereichen

UF-B unter Einfahrten erfordert immer noch 24 Zoll. Viele Installateure wechseln jedoch bei Einfahrtsübergängen zu starren Leitungen, um sowohl einen mechanischen Schutz gegen Fahrzeuglasten zu bieten als auch einen künftigen Kabelaustausch ohne Aushub durch die Einfahrtsoberfläche zu ermöglichen. Eine beim Bau der Einfahrt installierte Leitungsmuffe unter der Einfahrt kostet sehr wenig; Das nachträgliche Hinzufügen eines solchen Geräts kann 500 bis 2.000 US-Dollar für das Schneiden und Wiederherstellen von Beton oder Asphalt kosten.

Unter Betonplatten

Wenn ein Kabel unter einer vorhandenen oder geplanten Betonplatte (keine Auffahrt) verläuft, kann UF-B in einer Tiefe von 18 Zoll und ein PVC-Rohr in einer Tiefe von 12 Zoll vergraben werden. Die Platte selbst bietet einen erheblichen mechanischen Schutz, was die geringere Tiefe rechtfertigt. Kabel unter Bodenplatten sollten nach Möglichkeit in Kabelkanälen verlegt werden, um einen Austausch zu ermöglichen – ein Kabelausfall unter einem Betonboden ist äußerst kostspielig zu reparieren, wenn das Kabel direkt vergraben ist.

Innerhalb von Leitungen unter bewässerungskontrollierten Bereichen

In kommerziellen Landschaftsbauanlagen mit automatischer Bewässerung werden vergrabene Kabelbereiche häufig durch Bewässerungsreparaturen gestört. Durch die Festlegung von Leitungen und die Erhöhung der Verlegetiefe auf 30 Zoll in diesen Bereichen wird das Risiko einer unbeabsichtigten Kabelbeschädigung während der Bewässerungswartung erheblich verringert – eine häufige und teure Fehlerursache bei der Verwaltung von Gewerbeimmobilien.

Die Rolle von Strombelastbarkeit und Wärme bei der Bestimmung der Verlegetiefe von Stromkabeln

Bei Stromkabeln, die erhebliche Ströme führen, wirkt sich die Verlegungstiefe aus Strombelastbarkeit – der maximale Strom, den ein Kabel führen kann, ohne seine Temperaturbeständigkeit zu überschreiten. Erdkabel leiten Wärme an den umgebenden Boden und nicht an die Luft ab, und der thermische Widerstand des Bodens variiert je nach Feuchtigkeitsgehalt, Verdichtung und Zusammensetzung. Die NEC-Strombelastbarkeitstabellen für Erdkabel gehen von bestimmten Werten des thermischen Widerstands des Bodens und Verlegetiefen aus.

Ein Kabel, das in typischer Erde in einer Tiefe von 24 Zoll vergraben ist, kann in der Regel mehr Strom führen als dasselbe Kabel, das in einer Tiefe von 6 Zoll vergraben ist, da tiefere Erde stabilere und im Allgemeinen niedrigere Temperaturen aufrechterhält und so die Wärmeableitung verbessert. Versorgungsingenieure, die detaillierte Strombelastbarkeitsberechnungen für unterirdische Zuleitungen durchführen, berücksichtigen die Verlegetiefe als primäre Variable. Für einen 500 kcmil XLPE-isoliertes Kabel – hergestellt auf einer Draht- und Kabelextruderlinie mit großem Durchmesser – kann der Unterschied zwischen der Einbettung bei 30 Zoll und 18 Zoll in trockenem Sandboden einen betragen 10 bis 15 % Erhöhung der zulässigen Strombelastbarkeit , was sich direkt in der Kapazität niederschlägt, mehr Last zu bedienen, ohne dass ein größerer und teurerer Leiter erforderlich ist.

Aus diesem Grund erfordern die Installationsspezifikationen für Versorgungskabel routinemäßig Tiefen, die weit über den vorgeschriebenen Mindestwerten liegen. Die zusätzliche Tiefe ist nicht nur Vorsichtsmaßnahme, sondern eine technische Optimierung, die den Return on Investment in das Leitermaterial maximiert und gleichzeitig die Lebensdauer verlängert, indem die Betriebstemperaturen niedriger gehalten werden.
