So berechnen Sie die Drahtkabelgröße: Vollständiger Leitfaden

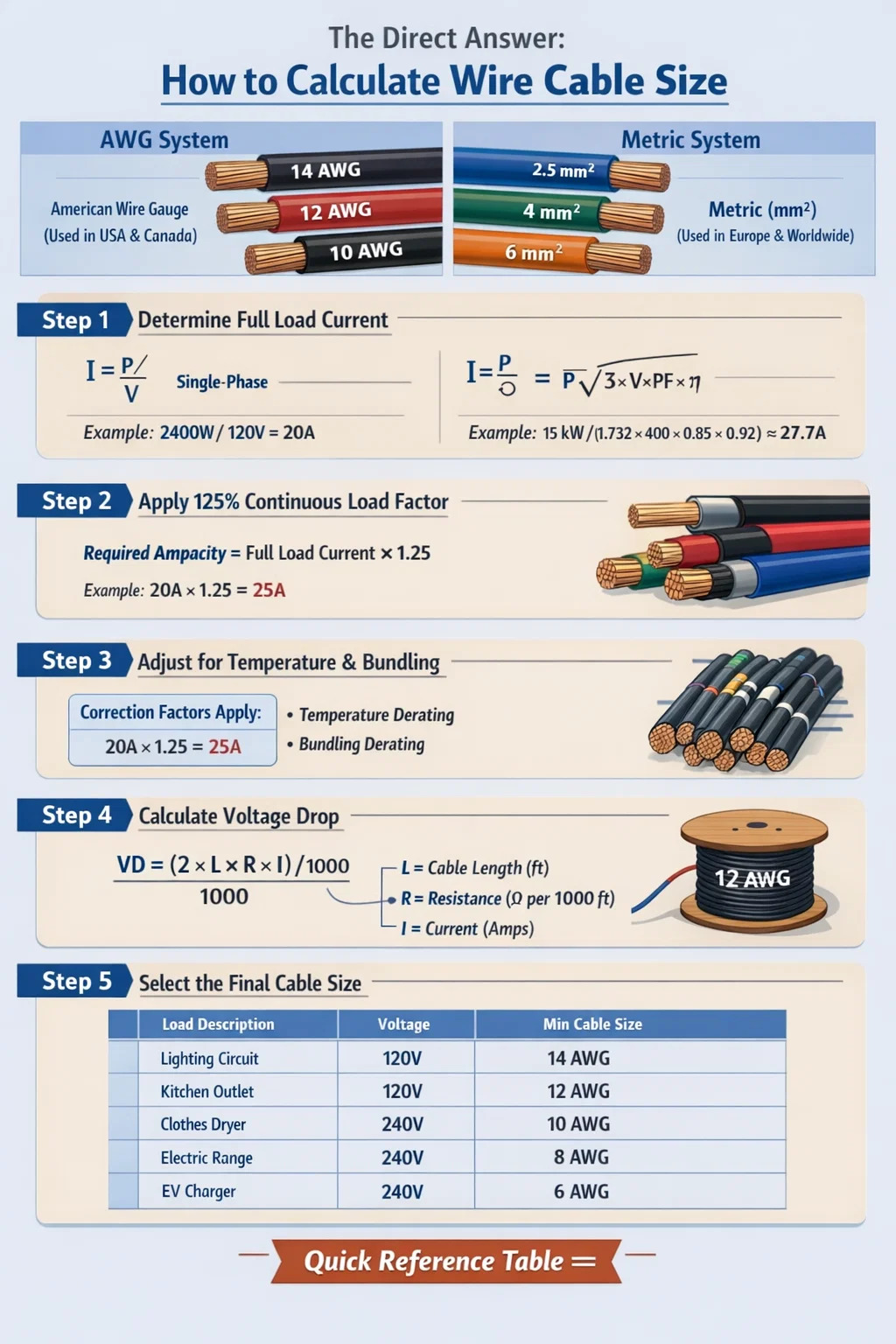

Die direkte Antwort: So berechnen Sie die Drahtkabelgröße

Um die Kabelgröße zu berechnen, müssen Sie den maximalen Strom (Stromstärke) bestimmen, den das Kabel tragen muss, und dann Spannungsabfallgrenzen und Sicherheitsfaktoren anwenden, um den richtigen Leiterquerschnitt auszuwählen. Die am weitesten verbreitete Formel basiert auf dem Ohmschen Gesetz in Kombination mit dem National Electrical Code (NEC) oder den IEC-Standards. Für die meisten Wechselstromsysteme gilt als Grundregel: Wählen Sie einen Leiter, dessen Strombelastbarkeit 125 % des Dauerlaststroms übersteigt. Bei Gleichstromkreisen oder längeren Kabelstrecken haben die Berechnungen des Spannungsabfalls Vorrang.

Praktisch ausgedrückt: Wenn Sie eine Dauerlast von 20 A an einem 120-V-Wechselstromkreis haben, multiplizieren Sie 20 A × 1,25 = 25 A Mindeststrombelastbarkeit, was auf einen 12 AWG-Kupferleiter gemäß den Standard-NEC-Strombelastbarkeitstabellen hindeutet. Für spannungsempfindliche Geräte über große Entfernungen muss der Spannungsabfall separat nach folgender Formel berechnet werden: VD = (2 × L × R × I) / 1000 , wobei L die Einwegkabellänge in Fuß, R der Widerstand pro 1.000 Fuß und I der Laststrom in Ampere ist.

Dieser Leitfaden führt Sie durch jeden Schritt des Berechnungsprozesses und deckt sowohl AWG- als auch metrische (mm²) Systeme, verschiedene Isolationstypen, Installationsbedingungen und die Qualität der Kabelkonstruktion ab – einschließlich wie a Draht- und Kabelextruder bearbeitet die Isolierschicht – beeinflusst die endgültige elektrische Leistung und Sicherheitsbewertung des Kabels.

Draht- und Kabeldimensionierungssysteme verstehen: AWG vs. mm²

Vor der Berechnung müssen Sie verstehen, welches Messsystem für Ihre Region und Anwendung gilt. Die beiden vorherrschenden Standards sind das American Wire Gauge (AWG)-System und das metrische Querschnittsflächensystem, gemessen in Quadratmillimetern (mm²).

Amerikanisches Drahtstärkensystem (AWG).

AWG wird überwiegend in den Vereinigten Staaten und Kanada verwendet. Kontraintuitiv, Eine niedrigere AWG-Zahl bedeutet einen dickeren Leiter mit höherer Kapazität . Beispielsweise führt Kupfer mit 4 AWG deutlich mehr Strom als 14 AWG. Die AWG-Skala reicht von 0000 (4/0) am großen Ende bis hinunter zu 40 AWG für Feindrahtanwendungen. Bei der üblichen Verkabelung im privaten und gewerblichen Bereich werden 14 AWG, 12 AWG und 10 AWG für Abzweigstromkreise verwendet, während Zuleitungsleiter 6 AWG, 4 AWG, 2 AWG oder größer verwenden können.

Metrisches Querschnittssystem (mm²)

Das mm²-System wird in ganz Europa, Asien, Australien und den meisten anderen Teilen der Welt gemäß den IEC-Standards verwendet und beschreibt direkt die Querschnittsfläche des Leiters. Zu den gängigen Größen gehören 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm² und mehr. Ein 2,5 mm² Leiter entspricht vom Querschnitt her in etwa einem 14 AWG Die genaue Strombelastbarkeit hängt jedoch vom Isolationstyp und der Installationsmethode ab.

Schritt-für-Schritt-Methode zur Berechnung der Drahtkabelgröße

Die richtige Kabeldimensionierung folgt einer logischen Reihenfolge. Das Überspringen von Schritten führt entweder zu zu kleinen Kabeln, die überhitzen und eine Brandgefahr darstellen, oder zu zu großen Kabeln, die Material verschwenden und die Installationskosten unnötig erhöhen.

Schritt 1: Bestimmen Sie den Volllaststrom

Der Ausgangspunkt jeder Kabeldimensionierungsberechnung ist die Ermittlung des Volllaststroms (FLC) der angeschlossenen Geräte. Für ohmsche Lasten wie Heizgeräte ist dies einfach: Verwenden Sie P = V × I, umgestellt in I = P / V. Für eine 2.400-W-Raumheizung an einem 120-V-Stromkreis gilt I = 2.400 / 120 = 20 Ampere .

Für dreiphasige Motorlasten lautet die Formel: I = P / (√3 × V × PF × η), wobei PF der Leistungsfaktor und η der Wirkungsgrad ist. Ein 15-kW-Motor bei 400 V mit PF = 0,85 und η = 0,92 ergibt I = 15.000 / (1,732 × 400 × 0,85 × 0,92) ≈ 27,7A . Sofern verfügbar, verwenden Sie stets Typenschilddaten und nicht berechnete Schätzungen.

Schritt 2: Wenden Sie den Dauerlastmultiplikator an

Für Lasten, die 3 Stunden oder länger ununterbrochen betrieben werden, erfordert NEC Abschnitt 210.19 die Dimensionierung des Leiters auf 125 % des Dauerlaststroms . Wenn Ihre Last kontinuierlich 20 A verbraucht, muss die Mindeststrombelastbarkeit des Leiters 20 × 1,25 = 25 A betragen. Dieser thermische Sicherheitsspielraum berücksichtigt die Wärmeentwicklung in der Isolierung im Dauerbetrieb. IEC-Normen verwenden einen ähnlichen Ansatz, bei dem Korrekturfaktoren auf die Grundstrombelastbarkeitswerte angewendet werden.

Schritt 3: Korrekturfaktoren für Temperatur und Bündelung anwenden

Kabel, die in Umgebungen mit hohen Temperaturen installiert oder mit anderen Kabeln gruppiert werden, müssen herabgestuft werden. NEC-Tabelle 310.15(B)(1) enthält Temperaturkorrekturfaktoren. Bei einer Umgebungstemperatur von 40 °C statt der standardmäßigen Basistemperatur von 30 °C muss ein für 75 °C ausgelegter Leiter um den Faktor herabgesetzt werden 0.88 . Das bedeutet, dass ein Leiter mit einer Nennleistung von 25 A bei 30 °C bei einer Umgebungstemperatur von 40 °C nur 22 A sicher überträgt.

Ebenso wichtig ist die Bündelungskorrektur. Wenn sich 4–6 stromführende Leiter eine Leitung teilen, wenden Sie einen Faktor von 0,80 an. Für 7–9 Leiter verwenden Sie 0,70. Bei einer Bündelung von 10–20 Leitern sinkt der Faktor auf 0,50. Die Nichtbeachtung von Bündelungsfaktoren ist eine der häufigsten Ursachen für Überhitzung in gewerblichen Kabeltrassen.

Schritt 4: Spannungsabfall berechnen

Die Grenzwerte für den Spannungsabfall liegen typischerweise bei 3 % für Abzweigstromkreise und insgesamt bei 5 % für Einspeisung plus Abzweigstromkreis zusammen (gemäß NEC-Empfehlung, jedoch nicht in allen Fällen eine feste Codeanforderung). Verwenden Sie diese Formel für einphasige Wechselstrom- und Gleichstromkreise:

VD (Volt) = (2 × L × R × I) / 1000

Dabei ist L = Einwegkabellänge in Fuß, R = Widerstand in Ohm pro 1.000 Fuß (aus Leiterwiderstandstabellen) und I = Laststrom in Ampere. Der Faktor 2 berücksichtigt sowohl den Hin- als auch den Rückleiter.

Beispiel: Ein 120-V-Stromkreis, 100 Fuß in eine Richtung, der 15 A durch 14 AWG-Kupfer führt (R = 3,14 Ω/1.000 Fuß): VD = (2 × 100 × 3,14 × 15) / 1.000 = 9,42 Volt , was 7,85 % entspricht – deutlich über der 3 %-Grenze. Durch die Aufrüstung auf 10 AWG (R = 1,24 Ω/1.000 Fuß) wird dieser Wert auf 3,72 V oder 3,1 % reduziert, was marginal, aber für unempfindliche Lasten akzeptabel ist. Bei Präzisionsgeräten würde die Umstellung auf 8 AWG 1,8 % betragen.

Für Dreiphasensysteme ändert sich die Formel wie folgt: VD = (√3 × L × R × I) / 1000 , wobei der Faktor 2 durch 1,732 ersetzt wird, da die Phasengeometrie den effektiven Schleifenwiderstand verringert.

Schritt 5: Wählen Sie die endgültige Kabelgröße aus

Nach der Berechnung der erforderlichen Strombelastbarkeit (unter Anwendung aller Korrekturfaktoren) und der Mindestleitergröße, die zur Einhaltung der Spannungsabfallgrenzen erforderlich ist, Wählen Sie die größere Größe aus . Dies ist die maßgebliche Kabelgröße. Runden Sie immer auf die nächste verfügbare Standardleitergröße auf – niemals abrunden.

Die Rolle des Isolationstyps bei der Kabelstrombelastbarkeit

Das den Leiter umgebende Isoliermaterial bestimmt direkt, wie viel Wärme das Kabel sicher aushalten kann, was wiederum die Strombelastbarkeit bestimmt. Hier kommt es auf den Herstellungsprozess an – insbesondere auf die Leistung des Draht- und Kabelextruder – hat einen direkten Einfluss auf die elektrischen und thermischen Eigenschaften des Endprodukts.

Zu den gängigen Isolationstemperaturwerten und deren NEC-Bezeichnungen gehören:

• 60°C (140°F) — Typ TW, wird in älteren Wohnverkabelungen verwendet. Geringere Strombelastbarkeit, nicht für Hochlaststromkreise geeignet.
• 75°C (167°F) — Typen THW, THWN. Die gebräuchlichste gewerbliche und industrielle Isolierung. Dies ist die Standardspalte, die in der NEC-Tabelle 310.15 für die Dimensionierung von Leitern in den meisten Neuinstallationen verwendet wird.
• 90°C (194°F) — Typen THHN, XHHW-2, RHH. Höhere Grundstrombelastbarkeit, aber NEC begrenzt den Abschluss oft auf 75 °C, es sei denn, Geräte sind speziell für 90 °C-Abschlüsse ausgelegt. Kann bei voller Nenntemperatur von 90 °C in freier Luft verwendet werden oder wenn die Abschlussausrüstung entsprechend ausgelegt ist.
• 150°C und mehr — Spezialkabel mit Silikonkautschuk, PTFE (Teflon) oder mineralischer Isolierung (MI-Kabel). Wird in Öfen, Industrieöfen und Hochtemperatur-Prozessanlagen verwendet.

Die Konsistenz der Dämmstärke ist entscheidend. A Draht- und Kabelextruder In einer modernen Fertigungslinie werden eine präzise Düsengeometrie, eine Steuerung der Schmelzetemperatur und eine Regulierung der Liniengeschwindigkeit verwendet, um eine gleichmäßige Wandstärke um den Leiter herum aufrechtzuerhalten. Eine inkonsistente Isolierung – an manchen Stellen dünner – führt zu lokalen heißen Punkten, die die effektive Wärmeleistung verringern, selbst wenn die durchschnittliche Dicke den Spezifikationen entspricht. Fortschrittliche Extrudermaschinen von Herstellern in China, Europa und Nordamerika nutzen jetzt Lasermesssysteme und automatische Exzentrizitätskorrektur, um Wanddickentoleranzen von ±5 % oder weniger zu erreichen.

Kupfer- und Aluminiumleiter: Größenunterschiede

Aluminiumleiter werden üblicherweise für Hauseingangskabel, Zuleitungen und Versorgungsverteilungen verwendet. Sie sind jedoch leichter und kostengünstiger als Kupfer Aluminium hat nur etwa 61 % der Leitfähigkeit von Kupfer Das bedeutet, dass Sie einen größeren Querschnitt benötigen, um den gleichen Strom zu führen.

Als praktische Regel gilt: Um die Strombelastbarkeit eines Kupferleiters zu erreichen, benötigt Aluminium ungefähr zwei AWG-Größen größer . Während Kupfer mit 6 AWG 65 A (bei 75 °C) überträgt, benötigen Sie Aluminium mit 4 AWG, um den gleichen Strom zu übertragen. Bei der metrischen Dimensionierung entspricht ein 16 mm² großer Aluminiumleiter ungefähr einem 10 mm² großen Kupferleiter.

Außerdem dehnt sich Aluminium bei Temperaturzyklen stärker aus und zieht sich stärker zusammen als Kupfer, was mit der Zeit zu einer Lockerung der Verbindung führen kann. Für alle Aluminiumleiteranschlüsse müssen Steckverbinder mit der Nennleistung AL/CU verwendet werden. An Verbindungen und Anschlüssen ist eine antioxidative Verbindung erforderlich, um eine Oxidationsbildung zu verhindern, die den Widerstand erhöht. In den meisten Gerichtsbarkeiten handelt es sich dabei um Code-Anforderungen und nicht um optionale Praktiken.

Aus fertigungstechnischer Sicht erfordert die Extrusion von Isolierung über Aluminiumleiter eine sorgfältige Kontrolle der Liniengeschwindigkeit und der Verbindungstemperatur im Draht- und Kabelextruder . Die Oberflächenchemie von Aluminium unterscheidet sich von der von Kupfer und einige Isolierstoffe haften anders. Qualitätskabelhersteller führen Haftungstests durch, um sicherzustellen, dass die Isolierung ordnungsgemäß haftet und sich beim Biegen oder Temperaturwechsel nicht vom Leiter löst.

Kabeldimensionierung für Motorstromkreise

Für Motorstromkreise gelten andere Regeln als für allgemeine Abzweigstromkreise, da Motoren beim Start einen sehr hohen Einschaltstrom verbrauchen – typischerweise das 6- bis 8-fache des Volllaststroms für 0,5 bis 2 Sekunden. Das Kabel selbst muss nicht für diesen Einschaltstrom dimensioniert werden (der Überstromschutz bewältigt diesen), aber der Leiter muss auf der Grundlage der NEC-Artikel-430-Regeln dimensioniert werden und nicht auf Standard-Strombelastbarkeitstabellen.

Für einen einzelnen Motor erfordert NEC 430.22, dass der Abzweigleiter die Größe hat mindestens 125 % des Volllaststroms (FLC) des Motors wie in den NEC-Tabellen 430.247–430.250 aufgeführt (nicht der Wert auf dem Typenschild, es sei denn, der Wert auf dem Typenschild ist niedriger als der Tabellenwert). Für einen 5-PS-230-V-Einphasenmotor ist in Tabelle 430.248 der Stromstrom mit 28 A aufgeführt. Der Leiter muss dann mindestens 28 × 1,25 = 35 A verarbeiten, was auf 8 AWG Kupfer hinweist.

Für Anwendungen mit Frequenzumrichtern (VFD) gelten zusätzliche Überlegungen. VFDs erzeugen harmonische Ströme, die zusätzliche Wärme in den Leitern erzeugen. Viele Ingenieure berechnen bei der Dimensionierung von Kabeln für VFD-angetriebene Motoren zusätzlich zum Standardfaktor von 125 % einen zusätzlichen Spielraum von 10–15 %. Normalerweise ist auch ein abgeschirmtes Kabel zwischen dem VFD-Ausgang und dem Motor erforderlich, um hochfrequentes Rauschen einzudämmen und Lagerschäden durch Gleichtaktströme zu verhindern.

Tiefer Einblick in die Berechnung des Spannungsabfalls: Lange Kabelstrecken

Bei Kabelstrecken über 50 Fuß (etwa 15 Meter) ist häufig der Spannungsabfall der ausschlaggebende Dimensionierungsfaktor – nicht die Strombelastbarkeit. Dies gilt insbesondere für Photovoltaik-(PV)-Solaranlagen, landwirtschaftliche Anlagen, Außenbeleuchtungsanlagen und Industrieanlagen, deren Geräte weit entfernt vom Hauptverteiler platziert sind.

Berechnung des erforderlichen Leiterquerschnitts aus dem Spannungsabfall

Sie können die Spannungsabfallformel umstellen, um den erforderlichen Leiterquerschnitt direkt zu berechnen. Für Kupfer in einem Einphasensystem:

A (mm²) = (2 × L × I × ρ) / VD_max

Dabei ist A die erforderliche Querschnittsfläche in mm², L die einseitige Kabellänge in Metern, I der Laststrom in Ampere, ρ (rho) der spezifische Widerstand von Kupfer = 0,0172 Ω·mm²/m (oder 0,0282 für Aluminium) und VD_max der maximal zulässige Spannungsabfall in Volt.

Beispiel: Eine Pumpe verbraucht 30 A bei 230 V und befindet sich 120 Meter vom Verteiler entfernt. Maximal zulässiger Spannungsabfall = 3 % × 230 V = 6,9 V.

A = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm² . Auf die nächste Standardgröße aufrunden: 25 mm² Kupferleiter.

Wäre dieselbe Pumpe nur 30 Meter entfernt gewesen, ergibt die Berechnung 4,49 mm², aufgerundet auf 6 mm² – deutlich kleiner und günstiger. Die Kosten einer Unterdimensionierung bei langen Auflagen entstehen durch Energieverschwendung und Leistungseinbußen der Ausrüstung, nicht nur durch Überhitzung.

Spannungsabfall in Solar-PV-DC-Systemen

Bei Solaranlagen ist die Dimensionierung des Gleichstromkabels entscheidend für die Systemeffizienz. NEC Artikel 690 empfiehlt die Begrenzung des Spannungsabfalls in PV-Quellenstromkreisen auf 2 % oder weniger für maximale Energieausbeute. Ein Abfall von 2 % bei einem 600-V-Strangsystem führt nur zu einem Abfall von 12 V über die Kabelstrecke. Bei einem Strangstrom von 9 A und einer 50-Meter-Strecke (einseitig) wäre der erforderliche Leiterquerschnitt A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm², was auf ein PV-Kabel mit mindestens 2,5 mm² hinweist (USE-2 oder PV Wire in den USA).

Wie sich die Qualität der Kabelkonstruktion auf Größenberechnungen auswirkt

Bei der Berechnung der Drahtkabeldimensionierung wird davon ausgegangen, dass das Kabel seine Nennspezifikationen erfüllt. Das bedeutet, dass der Leiter die richtige Querschnittsfläche hat, die Isolierung die richtige Dicke und die richtigen dielektrischen Eigenschaften hat und der Widerstand pro Längeneinheit den veröffentlichten Werten entspricht. In der Praxis variiert die Kabelqualität erheblich zwischen den Herstellern, und diese Schwankungen wirken sich direkt darauf aus, ob Ihre Berechnungen in der Praxis zutreffen.

Leiterfüllverhältnis und Verseilung

Litzenleiter bestehen aus mehreren kleineren, miteinander verdrillten Drähten. Der Füllungsgrad – der Prozentsatz des Nennquerschnitts, der tatsächlich von Metall eingenommen wird – beeinflusst den Widerstand. Ein 2,5-mm²-Litzenleiter mit schlechter Litzenpackung kann einen tatsächlichen Metallquerschnitt von nur 2,3 mm² haben, was den Widerstand im Vergleich zur Spezifikation um etwa 8–9 % erhöht. Dies wirkt sich direkt auf den Spannungsabfall und die thermische Leistung aus. Premium-Kabelhersteller messen den Leiterwiderstand gemäß IEC 60228 oder ASTM B8, um die Konformität zu überprüfen.

Isolationsdicke und der Extrusionsprozess

Die Dämmschicht wird durch a aufgebracht Draht- und Kabelextruder – eine Maschine, die Polymerverbindungen (PVC, XLPE, LSZH oder andere Materialien) schmilzt und sie durch eine Präzisionsdüse um den beweglichen Leiter herum drückt. Die Qualität dieses Extrusionsprozesses bestimmt die Konsistenz der Isolationsdicke, die Oberflächenbeschaffenheit und die Haftung am Leiter oder Innenmantel.

Zu den modernen Draht- und Kabelextrudersystemen führender Hersteller gehören:

• Exzentrizitätsregelung im geschlossenen Regelkreis : Laser- oder kapazitive Sensoren messen die Konzentrizität der Isolierung in Echtzeit und passen die Düsenposition automatisch an, um eine außermittige Beschichtung zu korrigieren.
• Überwachung von Schmelzedruck und -temperatur : Sorgt für eine gleichmäßige Viskosität der Mischung durch die Düse und verhindert dünne Stellen, die durch Temperaturschwankungen im Extruderzylinder verursacht werden.
• Spark-Tester-Integration : Hochspannungs-Spark-Tester scannen 100 % des produzierten Kabels in der Produktionslinie, um kleine Löcher oder dünne Stellen in der Isolierung zu erkennen, bevor das Kabel aufgewickelt wird.
• Durchmessermesssysteme : Lasermikrometer messen kontinuierlich den Außendurchmesser und geben Daten zurück, um die Liniengeschwindigkeit und den Extruderausstoß zu steuern und spezifizierte Durchmessertoleranzen einzuhalten.

Stellen Sie beim Kauf von Kabeln für kritische Anwendungen – Industriemaschinen, Gebäudeverkabelung, unterirdische Zuleitungen – stets sicher, dass das Kabel den UL-, CSA- oder IEC-Zertifizierungen entspricht, die gemäß den relevanten Standards getestet wurden. Von Dritten geprüfte und gelistete Kabel garantieren, dass die durch den Draht- und Kabelextruderprozess aufgebrachte Isolierung die Mindestanforderungen an Dicke, Durchschlagsfestigkeit und Temperaturbeständigkeit erfüllt.

XLPE vs. PVC-Isolierungsleistung

Die Isolierung aus vernetztem Polyethylen (XLPE) wird durch einen speziellen Draht- und Kabelextruderprozess hergestellt, der einen Vulkanisierungsschritt (Vernetzung) umfasst, entweder durch Dampfhärtung, trockene Stickstoffhärtung (CCV-Linie) oder Silan-Feuchtigkeitshärtung. Durch die Vernetzung entsteht ein dreidimensionales Polymernetzwerk, das XLPE ergibt deutlich bessere Wärmeleistung als PVC : XLPE-isolierte Stromkabel sind für eine Dauertemperatur von 90 °C, 130 °C bei Notüberlastung und 250 °C unter Kurzschlussbedingungen ausgelegt. Der PVC-Spitzenwert liegt bei 70 °C bei Standardqualitäten.

Für Mittelspannungskabel (1 kV–35 kV) ist die XLPE-Isolierung, die auf einer dreifach extrudierten Draht- und Kabelextruderlinie hergestellt wird – wobei die halbleitende Innenabschirmung, die XLPE-Isolierung und die halbleitende Außenabschirmung in einem einzigen Durchgang aufgetragen werden – der Industriestandard. Dieser Single-Pass-Ansatz eliminiert die Kontamination der Grenzflächen zwischen den Schichten, ein entscheidender Faktor für die Integrität des Hochspannungsdielektrikums.

Praktische Beispiele für Drahtkabelgrößen nach Anwendung

Die Theorie wird durch konkrete Anwendungsbeispiele über verschiedene Installationsarten hinweg verdeutlicht. Die folgenden Arbeitsbeispiele decken die häufigsten Szenarien ab, die in Wohn-, Gewerbe- und Industrieumgebungen auftreten.

Wohnküchenstromkreis (120 V, 20 A)

NEC 210.11(C)(1) erfordert mindestens zwei 20-A-Kleingerätestromkreise in Küchenbereichen. Kabel: 12 AWG / 2 Kupfer, Typ NM-B (Romex), 20A-Schutzschalter. Die Kabellänge vom Panel beträgt in einem Einfamilienhaus normalerweise 30–60 Fuß. Spannungsabfall bei 20 A über 60 Fuß: VD = (2 × 60 × 1,98 × 20) / 1.000 = 4,75 V, also 3,96 % . Für die meisten Küchengeräte geeignet. Für eine konservativere Installation oder wenn die Strecke mehr als 80 Fuß beträgt, rüsten Sie auf 10 AWG auf.

Ladestation für Elektrofahrzeuge (240 V, 48 A kontinuierlich)

Ein EV-Ladegerät der Stufe 2 mit 11,5 kW verbraucht 48 A bei 240 V. Als Dauerlast: 48 A × 1,25 = 60 A minimale Leiterstrombelastbarkeit. Wählen Sie 6 AWG Kupfer THWN-2 im Kabelkanal. Für eine 50-Fuß-Strecke vom Panel zur Garage beträgt der Spannungsabfall = (2 × 50 × 0,491 × 48) / 1.000 = 2,36 V = 0,98 % – durchaus im Rahmen. Die Größe von 6 AWG wird in diesem Fall durch die Strombelastbarkeit und nicht durch den Spannungsabfall bestimmt.

Industrieller Fördermotor (400 V, 3-phasig, 22 kW)

FLC = 22.000 / (1,732 × 400 × 0,87 × 0,92) = 39,7 A. Wenden Sie einen Motorfaktor von 125 % an: 39,7 × 1,25 = 49,6 A. Wählen Sie einen 10 mm² großen Kupferleiter (bewertet für 52 A im dreiadrigen Kabel gemäß IEC 60364). Die Kabelstrecke vom MCC zum Motor beträgt 85 Meter. Spannungsabfall = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7 V = 2,68 % — innerhalb der Grenze von 3 %. Die Auswahl von 10 mm² wird sowohl durch die Strombelastbarkeits- als auch die Spannungsabfallanforderungen bestätigt.

Unterirdische Einspeisung (240 V, 100 A, 150 Fuß)

Ein 100-A-Subpanel-Einspeiser mit Aluminiumleitern in Schedule 40-PVC-Leitrohren, die in einer Tiefe von 24 Zoll vergraben sind. Erforderliche Strombelastbarkeit: 100A. Der Aluminiumleiter 1/0 AWG ist für 120 A bei 75 °C ausgelegt – erfüllt die Strombelastbarkeit. Spannungsabfallprüfung: 1/0 AWG Aluminium R = 0,327 Ω/1.000 Fuß. VD = (2 × 150 × 0,327 × 100) / 1.000 = 9,81 V = 4,09 % . Übersteigt die empfohlenen 3 %. Upgrade auf 2/0 AWG Aluminium (R = 0,259 Ω/1.000 Fuß): VD = 7,77 V = 3,24 % – immer noch marginal. Benutzen 3/0 AWG Aluminium (R = 0,205 Ω/1.000 Fuß): VD = 6,15 V = 2,56 % – akzeptabel.

Überlegungen zu Kurzschlüssen und Fehlerströmen bei der Kabeldimensionierung

Bei Mittel- und Hochspannungskabeln sowie bei industriellen Niederspannungskabeln in der Nähe großer Transformatoren muss der Leiter außerdem so dimensioniert sein, dass er der thermischen Energie des Fehlerstroms während der Zeit standhält, die das Schutzgerät benötigt, um den Fehler zu beheben. Dies nennt man thermische Kurzschlussfestigkeit überprüfen.

Die Formel lautet: A (mm²) = (I_sc × √t) / K , wobei I_sc der voraussichtliche Kurzschlussstrom in Ampere, t die Fehlerbeseitigungszeit in Sekunden und K eine Materialkonstante ist (K = 115 für PVC-isolierte Kupferleiter ab 30 °C; K = 135 für XLPE-isoliertes Kupfer).

Beispiel: Ein Kabel speist einen Schaltschrank mit einem voraussichtlichen Kurzschlussstrom von 25 kA und der vorgeschaltete Leistungsschalter wird in 0,2 Sekunden ausgeschaltet. A_min = (25.000 × √0,2) / 115 = (25.000 × 0,447) / 115 = 97,2 mm² . Dies erfordert einen Kupferleiter von mindestens 120 mm² – unabhängig vom Laststrom. In der Nähe großer Industrietransformatoren oder Hauptschalttafeln ist die Kabelauswahl häufig von der Kurzschlussdimensionierung abhängig.

Häufige Fehler bei der Berechnung der Drahtkabelgröße

Das Verständnis der Berechnungsmethode ist nur die halbe Miete. Praktische Fehler in der Praxis führen zu unter- oder überdimensionierten Kabeln, selbst wenn der Ingenieur die Formeln richtig anwendet.

• Verwendung des Typenschildstroms anstelle der NEC-Tabelle FLC für Motoren: NEC 430.22 erfordert ausdrücklich die Verwendung des NEC-Tabellenwerts und nicht des Typenschilds, es sei denn, das Typenschild ist niedriger. Die Verwendung des niedrigeren Typenschildstroms eines Motors mit höherem Wirkungsgrad und eine Unterdimensionierung des Kabels stellt einen Verstoß gegen die Vorschriften dar.
• Vergessen, die Bündelungsreduzierung anzuwenden: Es ist ein sehr häufiger Fehler, sechs THHN-Leiter in einem Kabelkanal zu installieren und jeden auf seine individuelle Strombelastbarkeit zu dimensionieren. Der Bündelungsfaktor von 0,80 verringert ihre effektive Strombelastbarkeit und erfordert größere Leiter.
• Ohne Berücksichtigung zukünftiger Lastzuwächse: Ein Stromkreis mit 95 % Leiterstrombelastbarkeit lässt keinen Platz für zusätzliche Geräte. In der Branche empfiehlt es sich, Kabel unter normalen Betriebsbedingungen auf nicht mehr als 80 % der Nennstrombelastbarkeit zu dimensionieren.
• Mischen von AWG- und metrischen Werten in derselben Formel: Die Verwendung von AWG-Widerstandswerten (in Ω/1.000 Fuß) mit metrischen Längen (in Metern) ohne Umrechnung führt zu völlig falschen Ergebnissen. Bestätigen Sie immer die Einheiten, bevor Sie mit der Berechnung beginnen.
• Umgebungstemperatur ignorieren: Kabel, die auf einem Dachboden bei einer Umgebungstemperatur von 50 °C statt der standardmäßigen Grundtemperatur von 30 °C installiert werden, erfordern eine erhebliche Leistungsreduzierung. Ein 12 AWG THHN mit einer Nennleistung von 30 A bei 30 °C kann bei 50 °C Umgebungstemperatur nur 23 A tragen – eine Reduzierung um 23 %.
• Kauf minderwertiger Kabel: Kabel von nicht überprüften Herstellern können aufgrund einer unzureichenden Kontrolle der Drahtzieh- und Extrusionsprozesse tatsächliche Leiterquerschnitte aufweisen, die 10–15 % unter dem Nennwert liegen. Kaufen Sie immer UL-gelistete oder IEC-zertifizierte Kabel aus rückverfolgbaren Quellen.

Kurzanleitung: Zusammenfassung der Kabelgrößenauswahl

Zur schnellen Orientierung vor Ort fasst die folgende Tabelle häufige Lastszenarien und die Mindestkabelgrößen zusammen, die sie unter typischen Bedingungen erfordern (Kupferleiter, 75 °C-Isolierung, 30 °C Umgebungstemperatur, einzelner Stromkreis im Rohr, bis zu 50 Fuß lange Strecke).
