Wie lange hält ein Draht? Lebensdauer nach Typ und Anwendung

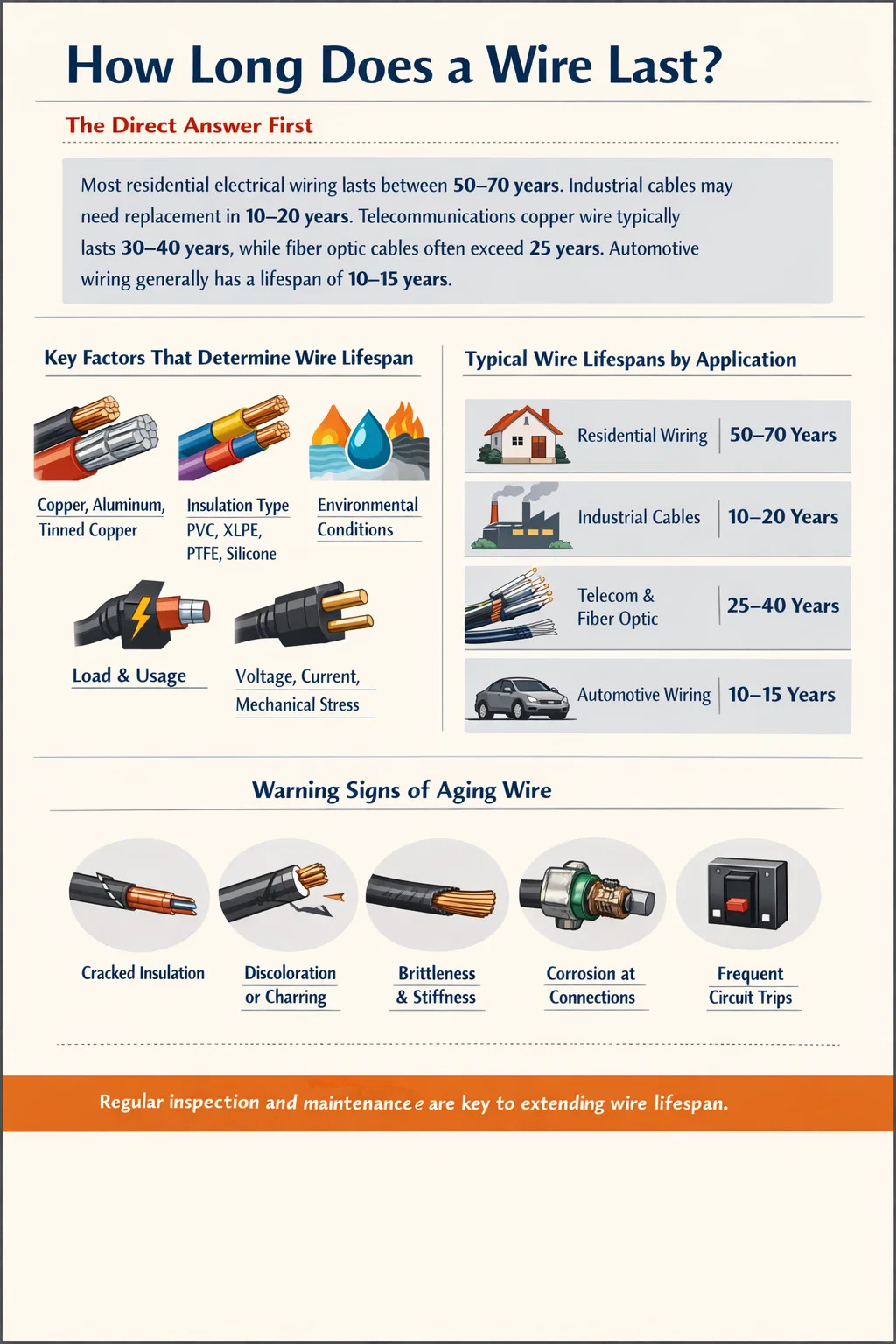

Wie lange hält ein Draht? Die direkte Antwort zuerst

Die Lebensdauer eines Drahtes hängt stark von seinem Material, der Art der Isolierung, der Betriebsumgebung und den Lastbedingungen ab – aber als praktischer Maßstab gilt: Die meisten elektrischen Leitungen in Privathaushalten halten zwischen 50 und 70 Jahren , während Industriekabel in anspruchsvollen Umgebungen möglicherweise bereits in 10 bis 20 Jahren ausgetauscht werden müssen. Kupferkabel für die Telekommunikation bleiben oft 30 bis 40 Jahre lang funktionsfähig, während Glasfaserkabel bei minimaler Verschlechterung eine Lebensdauer von mehr als 25 Jahren erreichen können. Für Automobilanwendungen konzipierte Drähte haben in der Regel eine Nennlebensdauer von 10 bis 15 Jahren, die tatsächliche Leistung schwankt jedoch je nach Temperaturwechsel, Vibration und Flüssigkeitsexposition erheblich.

Diese Zahlen sind nicht willkürlich. Sie spiegeln jahrzehntelange Felddaten, materialwissenschaftliche Forschung und technische Standards wider, die von Gremien wie dem National Electrical Code (NEC), IEC und UL festgelegt wurden. Zu verstehen, was die Lebensdauer von Drähten verkürzt oder verlängert, ist ebenso wichtig wie die Kenntnis der Ausgangswerte – und dieses Verständnis beginnt bereits in der Herstellungsphase, insbesondere bei der Art und Weise, wie ein Draht- und Kabelextruder die Isolierung und Ummantelung formt, die den Leiter während seiner gesamten Lebensdauer schützen.

Schlüsselfaktoren, die die Lebensdauer von Drähten bestimmen

Keine einzelne Variable bestimmt, wie lange ein Kabel hält. Vielmehr ist die Lebensdauer das Produkt mehrerer interagierender Faktoren, von denen jeder das erwartete Servicefenster dramatisch verschieben kann. Hier ist eine Aufschlüsselung der kritischsten:

Leitermaterial

Kupfer bleibt der Goldstandard für elektrische Leiter. Es bietet eine hervorragende Leitfähigkeit, ist korrosionsbeständiger als viele Alternativen und behält die strukturelle Integrität bei Temperaturwechselbelastungen bei. Kupferdraht kann in einer ordnungsgemäß installierten, klimatisierten Umgebung weit über 100 Jahre halten — Der Dirigent selbst versagt selten; Die Isolierung um ihn herum schon. Aluminiumdraht, der in den 1960er und 70er Jahren häufig in Abzweigstromkreisen für Privathaushalte verwendet wurde, ist an den Verbindungspunkten anfälliger für Oxidation und dehnt sich bei Temperaturänderungen stärker aus und zieht sich stärker zusammen, was zu Verbindungsausfällen führt, die die effektive Lebensdauer in manchen Wohngebieten auf 30 bis 50 Jahre verkürzen. Verzinnte Kupfer- und versilberte Leiter, die in Schiffs- bzw. Hochfrequenzanwendungen eingesetzt werden, bieten spezifische Korrosionsbeständigkeitsvorteile, die die Lebensdauer in diesen Zielumgebungen verlängern.

Isolier- und Ummantelungsmaterial

Die Isolierung ist fast immer die erste Komponente, die sich verschlechtert. PVC (Polyvinylchlorid) ist das weltweit am häufigsten verwendete Isoliermaterial. Standard-PVC-Isolierung trägt a Nenntemperaturbereich von -15 °C bis 70 °C und zeigt bei Standardanwendungen typischerweise nach 20 bis 40 Jahren Anzeichen von Versprödung oder Rissbildung. Vernetztes Polyethylen (XLPE) bietet eine hervorragende thermische Beständigkeit – ausgelegt für Dauertemperaturen bis zu 90 °C – und widersteht chemischen Angriffen weitaus besser als Standard-PVC. XLPE-isolierte Kabel in Industrie- oder Erdinstallationen sind häufig für eine Betriebsdauer von 30 bis 40 Jahren ausgelegt. Silikonkautschuk-Isolierungen, die in Hochtemperaturumgebungen wie Öfen oder Motorräumen eingesetzt werden, halten Temperaturen von bis zu 180 °C stand und behalten ihre Flexibilität über einen breiteren Temperaturbereich, was ihr einen Nischenvorteil in anspruchsvollen thermischen Umgebungen verschafft. PTFE (Teflon)-Isolierung, die in der Luft- und Raumfahrt sowie in der chemischen Verarbeitung verwendet wird, hält Temperaturen von bis zu 260 °C stand und verfügt über eine chemische Inertheit, die sie gegen fast alle industriellen Lösungsmittel beständig macht.

Die Qualität der Isolierungsextrusion hat direkten Einfluss auf diese Ergebnisse. Ein Draht- und Kabelextruder, der eine präzise Schmelzetemperatur, eine konstante Liniengeschwindigkeit und einen gleichmäßigen Düsendruck aufrechterhält, erzeugt Isolierungen mit gleichmäßiger Wandstärke – ein wichtiger Indikator sowohl für die elektrische Leistung als auch für die Langlebigkeit. Dünne Stellen in der Isolierung erzeugen dielektrische Schwachstellen, an denen sich Spannungsspannungen konzentrieren und den Durchschlag beschleunigen.

Betriebstemperatur

Hitze ist der Hauptfeind der Drahtisolierung. Die auf die Kabelalterung angewendete Arrhenius-Gleichung zeigt, dass sich die Lebensdauer der Isolierung bei jedem Anstieg der Betriebstemperatur um 10 °C über das Nennmaximum ungefähr halbiert. Dies bedeutet, dass ein Kabel, das für einen Dauerbetrieb von 40 Jahren bei 70 °C ausgelegt ist, theoretisch nur 20 Jahre halten würde, wenn es routinemäßig bei 80 °C betrieben wird. Aus diesem Grund ist thermisches Derating gängige technische Praxis – Kabel sollten so dimensioniert sein, dass sie innerhalb ihrer Nenntemperatur gut funktionieren, nicht bis zur Obergrenze.

Umweltbelastung

UV-Strahlung zersetzt die meisten Kunststoffe. Bei Außenkabeln, die direktem Sonnenlicht ohne UV-stabilisierte Ummantelung ausgesetzt sind, kann es innerhalb von 5 bis 10 Jahren zu Oberflächenrissen kommen. Das Eindringen von Feuchtigkeit in Kabelbündel fördert galvanische Korrosion an den Anschlüssen und bei Wechselstromanwendungen die Teilentladungsaktivität. Chemikalieneinwirkung – Öle, Lösungsmittel, Säuren – kann Standard-PVC schnell angreifen und erfordert für eine angemessene Lebensdauer Spezialverbindungen wie chloriertes Polyethylen (CPE) oder thermoplastische Elastomere (TPE). Mechanisch können wiederholte Biegezyklen, Quetschungen oder Schäden durch Nagetiere Leiter durchtrennen, lange bevor sich die Isolierung thermisch verschlechtert.

Installationsqualität

Selbst das hochwertigste Kabel wird bei unsachgemäßer Installation vorzeitig ausfallen. Das Überschreiten des Mindestbiegeradius während der Installation kann zu Mikrorissen in der Isolierung oder zur Verformung des Leiters führen. Zu fest angezogene Rohrverschraubungen oder Kabelbinder können zu chronischen Spannungspunkten führen. Durch den richtigen Anschluss – die Verwendung von Steckverbindern mit der richtigen Nennleistung, das richtige Drehmoment an den Kabelschuhen und die Verhinderung des Eindringens von Feuchtigkeit an den Spleißpunkten – kann die Lebensdauer bei verbindungskritischen Anwendungen verdoppelt oder verdreifacht werden.

Kabellebensdauer nach Anwendungstyp

Unterschiedliche Anwendungen stellen völlig unterschiedliche Anforderungen an Drähte und Kabel. Die folgende Tabelle fasst typische Lebensdauererwartungen für die wichtigsten Kategorien zusammen:

Diese Zahlen gehen von normalen Betriebsbedingungen aus. Eine beschleunigte Alterung durch Überlastung, schlechte Installation oder raue Umgebungen kann jede dieser Lebensdauern drastisch verkürzen – in einigen Industriefällen um 50 % oder mehr.

Die Rolle von Draht- und Kabelextruder Qualität in langfristiger Leistung

Die Fertigungsqualität ist einer der am meisten unterschätzten Faktoren für die Lebensdauer von Drähten. Ein Draht- und Kabelextruder ist die Maschine, die Isolierung und Ummantelung auf den blanken Leiter aufbringt, und seine Präzision bestimmt direkt die strukturelle Integrität des Endprodukts.

Wie sich die Konsistenz der Extrusion auf die Langlebigkeit auswirkt

Beim Extrusionsprozess wird eine Polymerverbindung geschmolzen und durch eine Düse gedrückt, um den Leiter zu beschichten. Zu den kritischen Parametern gehören Schmelzetemperatur, Schneckengeschwindigkeit, Liniengeschwindigkeit, Kopfdruck und Abkühlgeschwindigkeit. Jede Instabilität dieser Parameter führt zu Isolationsfehlern:

• Variation der Wandstärke — Ungleichmäßiger Düsendruck führt dazu, dass die Isolierwand auf einer Seite dicker und auf der anderen dünner wird (Exzentrizität). Dünne Wände konzentrieren die elektrische Spannung, senken die Durchbruchspannung und verkürzen die Lebensdauer des Dielektrikums.
• Hohlräume und Einschlüsse — Durch den Gaseinschluss während der Extrusion entstehen Hohlräume im Isolierkörper. In Mittel- und Hochspannungskabeln sind Hohlräume Orte der Teilentladungsaktivität – mikroskopisch kleine Lichtbögen, die die Isolierung von innen heraus erodieren. Ein einzelner Mikrohohlraum kann Jahre vor dem erwarteten Ende der Lebensdauer zum Ausfall eines Erdkabels führen.
• Oberflächenrauheit und Verschmutzung — Bei der Herstellung von Hochspannungskabeln führen Oberflächenfehler an der Schnittstelle zwischen Leiter und Isolierung zu Punkten zur Verstärkung des elektrischen Feldes. Ein Draht- und Kabelextruder mit unzureichender Filterung der Polymerschmelze ermöglicht eine partikuläre Verunreinigung, die den gleichen Effekt hat.
• Grad der Aushärtung bzw. Vernetzung — Bei XLPE-Kabeln muss die Vernetzungsreaktion sorgfältig kontrolliert werden. Einer unzureichend ausgehärteten Isolierung fehlen die thermischen und mechanischen Eigenschaften eines vollständig vernetzten Materials, was bei erhöhten Temperaturen zu vorzeitigem Kriechen und Verformung führt.

Moderne Draht- und Kabelextrudersysteme begegnen diesen Problemen durch servogetriebene Schneckensteuerung, Echtzeitmessung der Wandstärke über Lasermessgerät oder Röntgenscanning, Feedback mit geschlossenem Regelkreis zur Aufrechterhaltung der Konzentrizität der Matrize und Inline-Funkentest zur Erkennung von Isolationslöchern unmittelbar nach der Extrusion. Ein Hersteller, der mit veralteter oder schlecht gewarteter Extrusionsausrüstung arbeitet, produziert möglicherweise Kabel, die konform aussehen, aber latente Mängel aufweisen, die bei einer normalen Sichtprüfung nicht sichtbar sind.

Einschichtige vs. mehrschichtige Extrusion

Hochleistungskabelkonstruktionen erfordern oft Coextrusion – das gleichzeitige Auftragen von zwei oder mehr Polymerschichten in einem einzigen Durchgang. Bei Mittelspannungs-VPE-Kabeln bedeutet dies typischerweise, dass eine Leiterschirmschicht, die Hauptisolierung und eine Isolationsschirmschicht gleichzeitig aufgebracht werden. Die Grenzflächenhaftung zwischen diesen Schichten ist entscheidend: Durch die Delamination an den Schichtgrenzen entstehen Lücken, in denen sich Feuchtigkeit ansammeln und Teilentladungen auftreten können. Ein Draht- und Kabelextruder, der für die Dreifach-Coextrusion ausgelegt ist, muss ein präzises Druckgleichgewicht über alle drei Polymerströme hinweg aufrechterhalten. Ein Druckungleichgewicht führt dazu, dass eine Schicht eine andere an der Grenzfläche verunreinigt, wodurch Einschlussdefekte entstehen, die bei Standardtests des fertigen Produkts möglicherweise erst nach Jahren des Betriebs erkannt werden.

Warnzeichen dafür, dass ein Kabel das Ende seiner Lebensdauer erreicht

Durch die Erkennung alternder Drähte vor dem Ausfall werden Geräteschäden, Brände und Sicherheitsrisiken vermieden. Die folgenden Symptome weisen darauf hin, dass eine Inspektion oder ein Austausch ernsthaft in Betracht gezogen werden sollte:

• Risse oder Haarrisse im Isoliermantel — Oberflächenrisse, die auch ohne Biegen auftreten, weisen auf einen fortgeschrittenen Polymerabbau hin. Sobald Risse sichtbar sind, hat die Isolierung möglicherweise erheblich an Spannungsfestigkeit verloren.
• Verfärbung oder Verkohlung — Eine Vergilbung der weißen oder grauen PVC-Isolierung weist auf eine längere Hitzeeinwirkung hin. Braune oder schwarze Verfärbungen in der Nähe von Anschlüssen deuten auf eine anhaltende Überhitzung an den Verbindungspunkten hin.
• Sprödigkeit oder Steifheit — Eine Isolierung, die bei leichtem Biegen reißt oder abblättert, hat ihren Weichmachergehalt durch Migration oder Verdunstung verloren. Dies kommt besonders häufig bei älteren PVC-Kabeln in heißen Umgebungen vor.
• Erhöhte Isolationswiderstandsdrift — Bei industriellen Wartungsprogrammen wird der Isolationswiderstand über die Zeit durch regelmäßige Tests mit Megaohmmetern verfolgt. Ein anhaltender Abwärtstrend weist auf das Eindringen von Feuchtigkeit oder eine fortschreitende Verschlechterung der Isolierung hin, die schließlich zu einem Ausfall führt.
• Korrosion an den Anschlüssen — Grüne oder weiße Oxidablagerungen an Anschlusspunkten, insbesondere auf Aluminium- oder verzinnten Leitern, erhöhen den Kontaktwiderstand und erzeugen Wärme, wodurch die weitere Verschlechterung in einem sich selbst verstärkenden Zyklus beschleunigt wird.
• Wiederholtes Auslösen des Stromkreisschutzes — Erdschlussunterbrechungen (GFIs) oder Überstromschutz, die ohne eindeutigen Lastgrund auslösen, können auf einen drohenden Isolationsdurchschlag zwischen Leitern oder zur Erde hinweisen.
• Brennender Geruch während des Betriebs — Jeder anhaltende Brandgeruch von Kabelwegen, Schalttafeln oder Geräten sollte eine sofortige Abschaltung und Inspektion auslösen. Bei der Isolierungspyrolyse entsteht ein charakteristischer, beißender Geruch, der im Laufe der Zeit nicht mehr wahrnehmbar ist.

So verlängern Sie die Lebensdauer von Kabeln im Betrieb

Für installierte Kabel, die bereits in Betrieb sind, können mehrere Strategien die zuverlässige Lebensdauer sinnvoll verlängern:

Wärmemanagement

Die wirkungsvollste Wartungsmaßnahme besteht darin, Kabeltrassen vor anhaltend erhöhten Temperaturen zu schützen. Stellen Sie in Schalttafeln sicher, dass die Belüftung ungehindert ist. Halten Sie sich bei industriellen Kabelkanälen strikt an die Richtlinien zum Füllfaktor – ein überfüllter Kanal fängt die von mehreren Leitern erzeugte Wärme ein und kann die Betriebstemperaturen für alle Kabel im Bündel über die Nenngrenzen hinaus ansteigen lassen. Eine Verringerung der Belastung eines alternden Schaltkreises – selbst um 20 % – kann die verbleibende Verschlechterungsrate drastisch verlangsamen.

Mechanischer Schutz

Kabel, die Fußgängerverkehr, Fahrzeugbewegungen oder wiederholtem mechanischem Kontakt ausgesetzt sind, sollten durch Kabelkanäle, Kabelrampen oder Schutzschläuche geschützt werden. Bei Installationen im Freien können UV-beständige Leitungen oder Kabelummantelungen, die auf alternde Kabel mit UV-stabilisierter Ummantelung aufgebracht werden, die Lebensdauer verlängern, indem sie den weiteren UV-Abbau verlangsamen. Bei flexiblen Anwendungen – Roboterarmen, Kabelträgern – ist der proaktive Austausch von Kabeln auf der Grundlage der Anzahl der Biegezyklen und nicht nur einer visuellen Inspektion gängige Praxis.

Kündigungswartung

Verbindungspunkte sind statistisch gesehen die häufigste Ursache für Fehler. Durch regelmäßiges Nachziehen der Kabelschuhe und Anschlussschrauben mit den angegebenen Werten – insbesondere bei Aluminiumleitern, die unter anhaltendem Druck kriechen – wird verhindert, dass hochohmige Verbindungen überhitzen und die Verschlechterung der Isolierung beschleunigen. Das Auftragen einer geeigneten Antioxidationsmasse auf Aluminiumanschlüsse vor dem Anschluss und die Abdichtung gegen das Eindringen von Feuchtigkeit reduzieren korrosionsbedingte Ausfälle erheblich.

Regelmäßige Tests

Bei kritischen Stromkreisen und Mittelspannungskabeln erkennt ein geplantes Testprogramm Verschlechterungen, bevor sie ausfallen. Zu den gängigen Methoden gehören:

• Prüfung mit einem Megaohmmeter (Isolationswiderstand). — Wird jährlich an kritischen Stromkreisen durchgeführt. Werte unter 1 MΩ pro kV Betriebsspannung weisen auf Bedenken hin; Trends sind wichtiger als jede einzelne Messung.
• Teilentladungsprüfung — Erkennt innere Hohlräume und Isolationsfehler in Mittel- und Hochspannungskabeln, ohne dass das Kabel bis zum Ausfall unter Spannung gesetzt werden muss. Dieses Verfahren steht zunehmend auch als mobiler Service für Umspannwerke und Industrieanlagen zur Verfügung.
• Zeitbereichsreflektometrie (TDR) – Sendet einen Signalimpuls über ein Kabel und analysiert Reflexionen, um Impedanzänderungen zu lokalisieren, die durch Defekte, eindringende Feuchtigkeit oder gequetschte Abschnitte verursacht werden. Besonders effektiv zur Fehlerortung von Erdkabeln.
• Thermografische Inspektion — Infrarotkameras identifizieren Hotspots an Anschlüssen, überlastete Leiter und beschädigte Verbindungen im Normalbetrieb, ohne dass das System heruntergefahren werden muss.

Auswahl der Isoliermasse: Was der Draht- und Kabelextruder verarbeitet, ist genauso wichtig wie die Maschine selbst

Bei der Spezifizierung oder Beschaffung von Drähten und Kabeln ist das Verständnis der Isoliermischung ebenso wichtig wie die Kenntnis der Leitergröße. Die Verbindung bestimmt die Nenntemperatur, die chemische Beständigkeit, die Flexibilität und das Alterungsverhalten. Hier ein Vergleich der gängigsten Isolationsmaterialien, die mit Draht- und Kabelextruderanlagen verarbeitet werden:

Für jede dieser Verbindungen ist ein Draht- und Kabelextruder erforderlich, der auf seine spezifische Schmelzrheologie kalibriert ist. PTFE erfordert beispielsweise eine Stempelextrusion anstelle einer herkömmlichen Schneckenextrusion, da es nicht wie PVC oder XLPE zu einer viskosen Flüssigkeit schmilzt. EPR- und Silikonverbindungen erfordern eine sorgfältige Temperaturprofilierung, um eine vorzeitige Vulkanisation im Zylinder zu verhindern. Die Maschine und das Material müssen aufeinander abgestimmt sein – die Verwendung der falschen Extruderkonfiguration für eine bestimmte Verbindung ist eine der schnellsten Möglichkeiten, Kabel mit verkürzter Lebensdauer herzustellen.

Regulatorische Standards, die die Erwartungen an die Lebensdauer von Kabeln definieren

Die Lebensdauer von Kabeln ist kein rein physikalisches Phänomen, sondern auch ein regulatorisches. Normungsgremien legen Mindestleistungsschwellenwerte fest, die Kabel zum Zeitpunkt der Herstellung erfüllen müssen, und viele definieren auch Protokolle für beschleunigte Alterungstests, die den jahrelangen Betrieb in Tagen oder Wochen simulieren.

• IEC 60502 — Deckt Stromkabel mit extrudierter Isolierung für 1 kV bis 30 kV ab, einschließlich Design, Prüfung und der Mindestwandstärken der Isolierung, die die elektrische und mechanische Lebensdauer bestimmen.
• UL 44 und UL 83 – Nordamerikanische Standards für duroplastische bzw. thermoplastisolierte Drähte. Diese Normen definieren die Nenntemperatur, die Spannung und die spezifischen Tests – einschließlich Ofenalterungs-, Dornbiege- und Quetschtests –, die Kabel vor der Zulassung bestehen müssen.
• ICEA S-93-639 / NEMA WC74 — Deckt abgeschirmte Stromkabel von 5 kV bis 46 kV ab und enthält Testprotokolle zur thermischen Alterung, die zur Validierung der erwarteten Lebensdauer von 30 bis 40 Jahren unter Nennbedingungen entwickelt wurden.
• SAE J1128 und J1291 – Automobilkabelnormen, die Temperaturklassen und Wärmealterungsverhalten für Kabelbaumanwendungen festlegen.
• MIL-DTL-27500 – Militärische Spezifikation für Luft- und Raumfahrtverkabelung, die beschleunigte Lebensdauertests, Abriebfestigkeit und thermische Beständigkeit vorschreibt, was sich in den Erwartungen für den Flugzeugbetrieb von 20 bis 30 Jahren niederschlägt.

Um diese Standards zu erfüllen, sind nicht nur die richtigen Materialien, sondern auch konsequent kontrollierte Herstellungsprozesse erforderlich. Ein Draht- und Kabelextrudersystem mit integrierter statistischer Prozesskontrolle (SPC), das wichtige Prozessparameter kontinuierlich protokolliert und Alarme auslöst, wenn diese außerhalb der Kontrollgrenzen liegen, bietet Herstellern den Dokumentationspfad, den sie benötigen, um die Einhaltung von Standards nachzuweisen und Ansprüche auf Lebensdauer zu vertreten.

Wann sollte der Draht ersetzt statt repariert werden?

Die Entscheidung zwischen Reparatur und vollständigem Austausch ist eine der wirtschaftlich bedeutsamsten Entscheidungen im Kabel-Asset-Management. Mehrere Faktoren sprechen eindeutig für einen vollständigen Austausch gegenüber einer lokalen Reparatur:

• Wenn Isolationsfehler verteilt und nicht lokalisiert sind — Wenn die Prüfung des Isolationswiderstands einen allmählichen Gesamtabfall und nicht nur einen einzelnen Fehlerpunkt ergibt, ist das gesamte Kabel gleichmäßig gealtert. In diesem Fall wird durch die Ausgliederung eines Fehlers eine Schwachstelle behoben, während Dutzende andere gleichermaßen gefährdet sind. Ein vollständiger Ersatz ist die einzig vernünftige Wahl.
• Wenn das Kabel seine vorgesehene Lebensdauer überschritten hat — Ein 1975 installiertes Kabel hat 50 Jahre lang seinen Dienst geleistet. Auch wenn es heute funktionsfähig erscheint, arbeitet es mit geliehener Zeit. Die Kosten eines ungeplanten Ausfalls – Produktionsausfall, Brandgefahr, Geräteschaden – übersteigen in der Regel die geplanten Ersatzkosten bei weitem.
• Wenn sich die Bewerbungsvoraussetzungen geändert haben — Höhere Spannungen, erhöhte Lasten oder veränderte Umgebungsbedingungen (neue Chemikalien in einer Fabrikhalle, neue HVAC-Verlegung, längerer Aufenthalt im Freien) können dazu führen, dass die bestehende Kabelspezifikation unabhängig von ihrem physikalischen Zustand nicht mehr ausreicht.
• Wenn die Zugangskosten hoch sind — Bei unterirdischen oder eingebetteten Kabelstrecken, bei denen ein Aushub oder eine bauliche Öffnung erforderlich ist, um an das Kabel zu gelangen, ist der Austausch während eines bereits offenen Wartungsfensters fast immer kostengünstiger als eine zukünftige Reparatur nach einem Ausfall.

Umgekehrt ist eine Reparatur angebracht, wenn der Schaden eindeutig lokalisiert ist – eine einzelne mechanische Kerbe, ein Anschlussfehler, eine Schadensstelle durch Nagetiere an einem ansonsten intakten Kabel, wobei die verbleibende Lebensdauer und der Isolationswiderstand deutlich innerhalb der Spezifikation liegen. Eine ordnungsgemäß durchgeführte Reparatur mit geeigneten Wärmeschrumpf- oder Kaltschrumpf-Spleißmaterialien und korrekter Installation kann die volle Lebensdauer des Stromkreises zu diesem Zeitpunkt wiederherstellen, ohne das umgebende Kabel zu beeinträchtigen.

Häufig gestellte Fragen zur Kabellebensdauer

Altert unbenutztes Kabel noch?

Ja. Die Polymerisolierung unterliegt einem chemischen Abbau, unabhängig davon, ob elektrischer Strom fließt. UV-Einstrahlung, Hitze und Oxidation laufen unabhängig von der elektrischen Belastung ab. Unter rauen Bedingungen gelagerter Draht – hohe Hitze, UV-Einstrahlung oder Kontakt mit reaktiven Chemikalien – kann sich bei der Lagerung erheblich verschlechtern. In Innenräumen unter kühlen, dunklen und trockenen Bedingungen gelagerter Draht behält seine Eigenschaften über viele Jahre hinweg.

Wie wirkt sich Wasser auf die Lebensdauer von Kabeln im Untergrund aus?

Wasser ist der primäre Alterungsmechanismus für direkt erdverlegte und im Kanal verlegte Mittelspannungskabel mit XLPE-Isolierung. Water Treeing – ein Phänomen, bei dem Wassermoleküle unter Wechselspannungsbelastung mikroskopisch kleine dendritische Kanäle durch die Isolierung bilden – verringert allmählich die Durchschlagsfestigkeit. Kabel, die in feuchten Umgebungen ohne baumhemmendes XLPE (TR-XLPE) verlegt werden, können bereits nach 15 bis 20 Jahren ausfallen gegenüber 30 bis 40 Jahren für TR-XLPE-Äquivalente. Für die direkte Erdverlegung in Gebieten mit bekanntermaßen hohem Grundwasserspiegel ist die Angabe einer TR-XLPE-Isolierung die standardmäßige technische Empfehlung.

Gibt es eine Möglichkeit, die Lebensdauer eines Kabels zu testen, ohne es außer Betrieb zu nehmen?

Mehrere zerstörungsfreie Prüfmethoden ermöglichen die Beurteilung vor Ort. Die Messung des Isolationswiderstands (Megohmmeter-Prüfung) liefert eine Momentaufnahme des aktuellen Isolationszustands. Tests zum dielektrischen Absorptionsverhältnis (DAR) und Polarisationsindex (PI) liefern zusätzliche Informationen über den Feuchtigkeitsgehalt und die Isolationsqualität. Bei Mittelspannungskabeln können Teilentladungstests mit sehr niedriger Frequenz (VLF) eine fortgeschrittene Verschlechterung erkennen, ohne das Kabel bis zum Versagen zu belasten. Diese Methoden können die verbleibende Lebensdauer nicht präzise vorhersagen, liefern aber risikobasierte Informationen als Leitfaden für Wartungsentscheidungen.

Beeinflusst der Drahtquerschnitt die Lebensdauer?

Indirekt ja. Ein Leiter mit der richtigen Größe für die Last, die er trägt, läuft kühler, was die Lebensdauer der Isolierung verlängert. Ein unterdimensionierter Leiter, der Strom über seine Nennkapazität führt, wird heißer und beschleunigt die Alterung der Isolierung mit der durch die Arrhenius-Beziehung beschriebenen Geschwindigkeit. Der ständige Betrieb eines Leiters mit 110 % seines Nennstroms kann die Lebensdauer der Isolierung um 30 bis 50 % verkürzen. im Vergleich zu einem ordnungsgemäß dimensionierten Betrieb.

Wie wirkt sich die Qualität eines Draht- und Kabelextruders auf den Endkunden aus?

Der Endkunde, der ein fertiges Kabel kauft, hat selten Einblick in die Produktionsausrüstung, mit der es hergestellt wurde. Kabel, die auf einem hochpräzisen Draht- und Kabelextruder mit Inline-Qualitätsüberwachung hergestellt werden, weisen jedoch eine gleichmäßigere Isolationswandstärke, weniger innere Defekte und gleichmäßigere Verbindungseigenschaften auf als Kabel, die auf Geräten mit geringerer Präzision hergestellt werden. Die Spezifikation von Kabeln von Herstellern mit überprüfbaren Qualitätsmanagementsystemen – ISO 9001-Zertifizierung, UL-Listung, unabhängige Tests durch Dritte – bietet aussagekräftige Sicherheit, dass das Kabel mit Geräten und Prozessen hergestellt wurde, die die Nennlebensdauer gewährleisten können.
